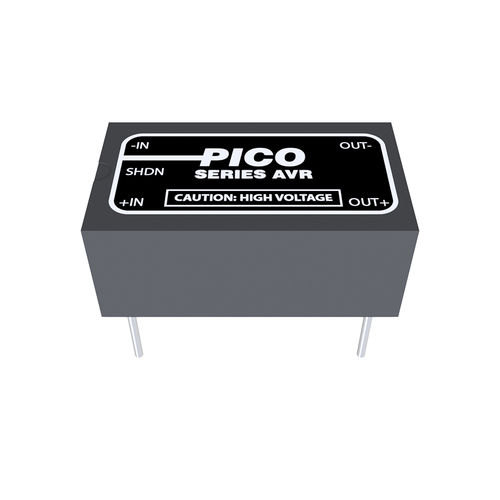

モールドDC/DC 変換器 AVR series

高電圧低うねり制御

シリーズAVR高電圧DC-DCコンバータは、小型で絶縁された安定化電圧源を必要とするユーザー向けです。これらの1ワット単一出力ユニットは、低いリップルと安定性と共に高いレギュレーションを提供します。AVRユニットは入力過電圧、出力過電流、過熱から保護されています。最小負荷が不要なため、無負荷から全負荷まで安全に動作させることができます。小型ケースに封入され、ポッティングされたユニットは、ヒートシンクや電力ディレーティングなしで、-25ºC～+70ºCの温度範囲で動作します。 これらのユニットは、電子ビームの偏向や集束、光電子増倍管、圧電トランスデューサー、その他安定した絶縁高電圧源を必要とするアプリケーションに適しています。 特長 1500Vまでの入出力絶縁 4種類の標準入力電圧5、12、24、28 Vdc 入力過電圧保護 出力過電流および短絡保護 リモート・シャットダウン ヒートシンクなし、周囲温度70℃で出力電力1W 小型ケースと薄型（0.500インチ） PCマウント可能 典型的な特性 入力電圧シャットダウン：Vin、公称+25%（代表値） 出力電圧許容差： ± 0.25% Vout 出力電流制限： Iout, max.+30%（代表値） 出力電力： 最大1W 内部過熱シャットダウン：95ºC ライン・レギュレーション： 0.1% Vout 負荷レギュレーション： 0.25% Vout (負荷変化0～100%の場合) 出力オーバーシュート5% Vout (50%から100%の負荷ステップの場合) 出力回復時間：30ms（1% Vout以内） 出力リップル： 0.25% Vout、ピーク-ピーク
