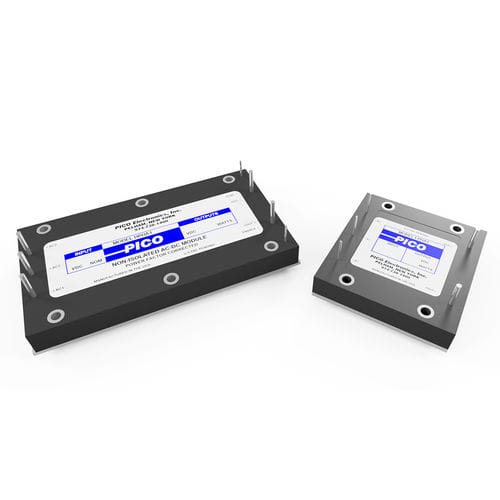

PFCモジュール HPHA2

PICOのHPHA2は、単相または3相入力/DC出力アプリケーション用のユニバーサルACに最適なフロントエンドです。 標準的な2.5" x 4.6" x 0.5 "のフットプリントは、この出力範囲では今日の市場で最小の部類に入ります。 365Vの安定化DC出力を提供し、PICOのFD/MD/LFD/LMD/LPD/PDおよびHPDシリーズDC-DCコンバーターのフロントエンドとして使用できます。 また、多くのレーザーおよびモーター・アプリケーションでは、HPHA2の365V DC出力を直接使用できます。 異なる出力電圧や動作温度の拡張については、工場にご相談ください。 特徴のハイライト EN/IEC 61000-3-2要件に適合 ユニバーサル入力電圧 (47～440Hz) (85～250V AC) または 208V AC ±20%. ライン-ライン三相入力標準 出力電力: 2000W (220V ACから170V ACまで1Vあたり0.5%の割合で減衰) 力率：0.99（50%から100%FLまで） 同期ピン：同期が必要なシステムには、100KHzの同期信号が利用可能。 イネーブル端子．HPHA2の出力が許容範囲内になるまで、Pico DC-DCコンバータがオンになるのを防ぎます。 PICOのLP/P/HP DC-DCモジュールのシャットダウンピンに直接接続することで、HPHA2の出力が許容範囲内になるまでDC-DCモジュールの電源をオフにします。 DC-DCモジュールが高負荷を供給している場合、HPHA2がI=Power/Voutの電流を供給しなければならない300ボルト未満の入力では、DC-DCコンバータがオンにならないことを意味します。 効率：90%以上（AC170～250Vまたは三相入力の場合、最低95） コスト わずか442.55ドル（数量：1～99個）。
