デジタルオシロスコープ PicoScope 9400 Series

アナログ携帯型4 レーン

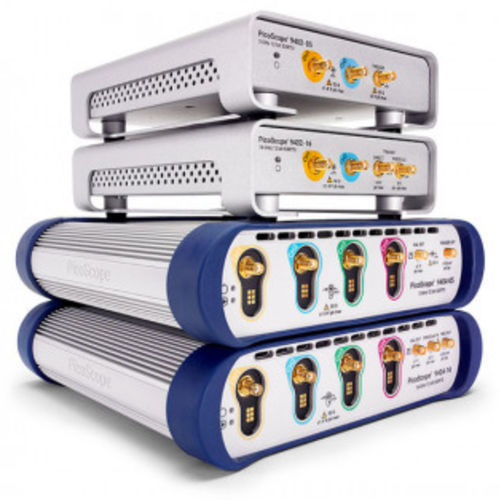

PicoScope 9400 シリーズは、リアルタイム・サンプリング、等価時間サンプリング、高アナログ帯域幅の利点を兼ね備えた、新しいクラスの SXRTO オシロスコープです。 - SXRTO（サンプラ拡張型リアルタイム・オシロスコープ） - 9404-16:16 GHz帯域、遷移時間22 ps、等価時間サンプリング2.5 TS/s (0.4 ps分解能) - 9404-05：帯域幅5 GHz、遷移時間70 ps、1 TS/s（分解能1 ps）等価時間サンプリング - 100 psまでのパルス、アイ、マスク・テスト、最大8 Gb/sまでのテスト - 4個の12ビット500MS/s ADC - 直感的で設定可能なタッチ対応のWindowsユーザー・インタフェース - 包括的な内蔵測定、ズーム、データ・マスク、ヒストグラム - 800 mVフルスケール入力範囲（50 Ω - 10 mV/divから0.25 V/divまでのデジタル・ゲインによるレンジを提供 - 最大250 kSのトレース長（チャネル間で共有 - オプションのクロックおよびデータ・リカバリ (9404-16 は 8 Gb/s, 9404-05 は 5 Gb/s) PicoScope 9400 シリーズ SXRTO は、最大 16 GHz の 4 入力チャネルを備え、市場をリードする ADC、タイミング、表示分解能により、高速アナログ／データ信号を正確に測定／視覚化することができます。最大22 psのパルスおよびステップ遷移、最大45 psのインパルス、最大8 Gb/sのクロックおよびデータアイのキャプチャに最適です。高帯域幅のアプリケーションには、繰り返し信号やクロック関連のデータストリームが含まれますが、これらは等価時間サンプリング（ETS）により容易に解析することができます。SXRTOは、ETS、パーシスタンス表示、統計情報を迅速に構築します。また、全チャネルにフルバンドトリガを内蔵し、ナイキストサンプリングレートを大幅に上回るプリトリガETSキャプチャが可能です。
