CNC旋盤 AC series
縦型2軸静水圧

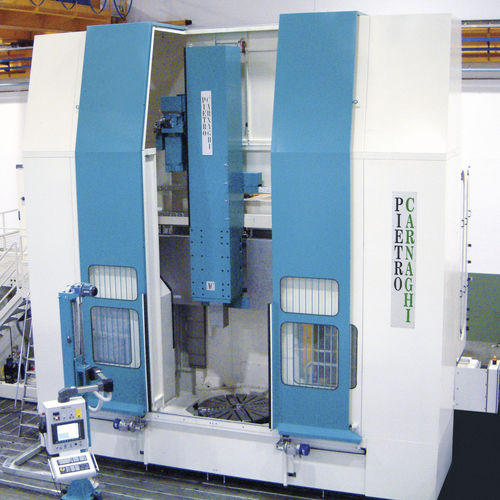

CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 2
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 3
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 4
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 5
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 6
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 7
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 8
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 9
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 10
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 11
CNC旋盤 - AC series - PIETRO CARNAGHI - 縦型 / 2軸 / 静水圧 - 画像 - 12
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
主軸の向き
縦型
軸の数
2軸
構造
静水圧, 垂直ラム, コラム型
性能
高性能, 高剛性
その他の特徴
コンパクト
直径

1,600 mm, 2,000 mm, 2,400 mm, 2,800 mm, 3,200 mm
(62.99 in, 78.74 in, 94.49 in, 110.24 in, 125.98 in)

回転速度

最大: 6,000 rpm
(37,699.112 rad.min-1)

最少: 200 rpm
(1,256.637 rad.min-1)

最大切削径

最大: 3,000 mm
(118 in)

最少: 1,250 mm
(49 in)

Z軸

1,250 mm, 1,500 mm, 1,800 mm, 2,000 mm
(49 in, 59 in, 71 in, 79 in)

早送り速度X

20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)

早送り速度Z

20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)

公称出力

60 kW, 100 kW
(81.6 hp, 136 hp)

詳細

ピエトロカルナギ社の立型ターニングセンターセンター モデルACはコンパクト性と高い剛性を有した熱対称構造を考慮して設計されており、テーブルベースにコラムを有しています。全ての機械要素は、最大の安定性と剛性を保証するタフな構造を構成すべく組み立てられます。可動クロスレールは、厳しい切削条件に耐えるように設計されています。前面にて、2つの水平スライドガイドは、その水平移動時の垂直ラムサドルをサポートします(静圧ポケット採用)。上下間のガイドウェイの距離は、最大の切削性能を確保するために設計されています。異 なる旋削高さ、ラム寸法、加工アクセサリー、測定プローブアクセサリーなど、様々な設定により、モデルACは、高いフレキシビリティーを有し、航空宇宙関 連部品等の仕上げ加工での最高度の精度から、鍛造リング等の最も過酷な切削条件まで、あらゆるニーズに対応しています。
