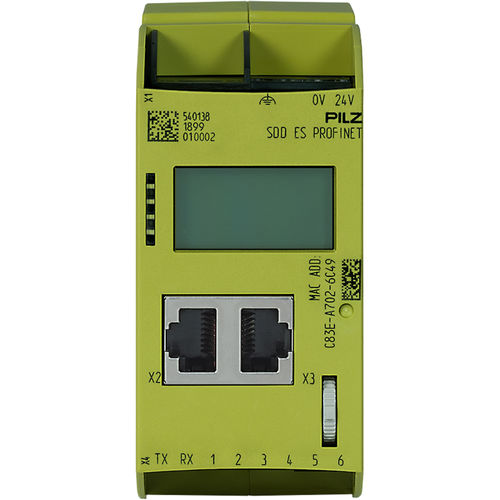

安全装置 SDD ES

SDD (安全装置診断)、フィールドバスモジュール、一般、Profinet、 RJ45ポート2個、デジタル入出力6点、プラグイン接続端子 (ユニットには付属していません)。 一般的なデータ 認証 - CE 技術データ 電気データ U1の目的 - モジュール電源 供給電圧 (V) - 24 V 電源電圧U1のタイプ - DC DC消費電力 - 2 W 入力 デジタル入力数 - 6 半導体出力 半導体出力数 - 6 半導体出力の短絡保護 - 可 フィールドバスインターフェース フィールドバスインタフェース - PROFINET フィールドバス装置のタイプ - スレーブ 選択可能な通信速度 - 10 MBit/s 100 MBit/s 接続フィールドバス - RJ45 フィールドバスガルバニック絶縁 - 可 ガルバニック絶縁タイプ - 機能絶縁 MODBUS MODBUSインタフェース数 - 8 Modbus接続 - RJ45 Modbusの動作モード - Auto-MDIX オートネゴシエーション Modbusのガルバニック絶縁 - 可 環境データ 周囲温度の適用規格 - EN 60068-2-14 使用周囲温度 - 0 - 55 °C 保管温度の適用規格 - EN 60068-2-1/-2 周囲環境の適用規格 - EN 60068-2-30 EN 60068-2-78 相対湿度・温度 - 相対湿度90 %55 °C 結露耐性 - 許可されていない 許容動作高度ASL - 2000 m EMC試験の適用規格～ - EN 61000-4-5 EN 61000-6-4 EN 61000-4-6 EN 61000-4-3 耐震性を指定する規格 ... - EN 60068-2-6 加速度衝撃の適用規格1 - 15g 保護等級の適用規格 - EN 60529 保護構造、取り付け - 保護構造、ハウジング - 端子の保護構造 - 分離の可能性 回路1の電位分離 - Ethernetおよびシステム電圧 電位分離1のタイプ - 機能絶縁 機械的データ 取り付け位置 - 任意 DINレールの寸法 - 35×7.5 EN 50022 ハウジング下部素材 - PC 前面パネル素材 - PC ハウジング素材 (上部) - PC 接続端子 - スクリュー式端子プラグイン ケージ式端子、プラグイン 導体接続線径AWGの情報 - 24 - 12 AWG 高さ - 115 mm 幅 - 45 mm 奥行き - 95 mm 実量 - 160 g 総重量 - 175 g
