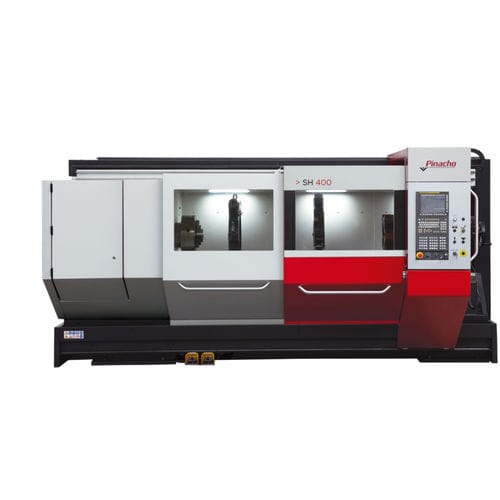

CNC旋盤 SH series横型4軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 4軸
- 構造
- 平台
- スピンドル
- A2-8, D1-8
- ツールステーション数
- 12ツールステーション
- 性能
- 精密
- その他の特徴
- 大型サイズ
- 複合機能
- 穿孔
- 直径
1,050 mm
(41.34 in)- 回転速度
最大: 1,700 rpm
(10,681.415 rad.min-1)最少: 0 rpm
(0 rad.min-1)- Z軸
10,000 mm
(394 in)- 早送り速度X
7,500 mm/min
(5 in/s)- 早送り速度Z
10,000 mm/min
(7 in/s)- 全長
3,610 mm, 4,610 mm, 5,610 mm, 6,610 mm, 7,610 mm
(142 in, 181 in, 221 in, 260 in, 300 in)- 全幅
2,170 mm, 2,190 mm
(85 in, 86 in)- 全高
2,090 mm, 2,315 mm
(82 in, 91 in)- 重量
最大: 10,000 kg
(22,046 lb)最少: 5,460 kg
(12,037 lb)
詳細
CNC旋盤のSHシリーズは、平面型数値制御機械の中で画期的な存在です。最大4軸の並列旋盤は、ピナコが工作機械の世界でリファレンスとなった精度や仕上げの品質を損なうことなく、このセグメントで記録的な多用途性を提供します。
SHの平行旋盤は、最も要求の厳しいお客様を念頭に置いて設計されており、最高品質の部品と70年以上の経験の結果である最も革新的な技術を組み合わせて使用されています。
最大4軸のCNC軸、1050mmのベッド上回転、5000mmのセンター間回転のモデルです。
標準装備
- Fagor 8055T 制御装置
- ダイナミックグラフィックス/軌跡
- プロファイルエディタ
- スクリーン11インチ
- メインシャフトとデッドセンターのリデューシングブッシュ
- サーボモータ
- ギアボックス 2レンジ
- 8ポジション自動タレット、ツールホルダー4個付き
- リモートジョグユニット
- 冷凍装置
- 鋳鉄製ペデスタル
- 精密レベラー
- 作業灯
- 状態表示灯
- 取扱説明書
- 検証規格DIN 8605
- CE規格
オプション
- ファナック制御Oi-TF、シーメンス828D
- 最大310 mmのボーリングバー
- C軸
- Y軸
- 自動およびライブツール 8 または 12 ポジション VDI または BMT
- 3本爪および4本爪のチャック
- 油圧式チャックとテールストック
- 様々な容量の固定式振れ止め
- フォローレスト
- 油圧式振れ止め
- 電気式変圧器
- リアチャック
- ボーリングバーサポート
- ライブセンター
- 高圧クーラントポンプ
- チップコンベア
- 防振キット
- ツールプリセッター
- 電動パネルクーラー
---
