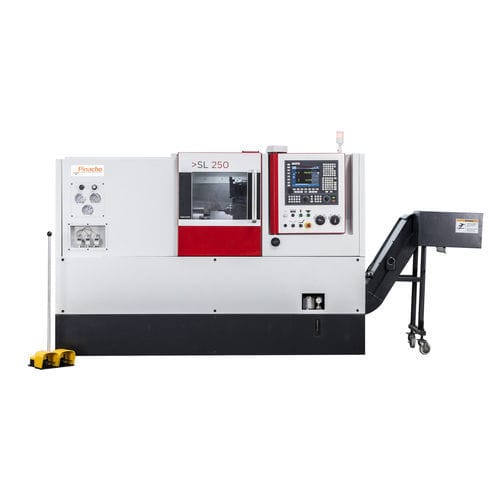

CNC旋盤 SL series 3軸傾斜ベッドA2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 構造
- 傾斜ベッド
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 性能
- 精密
- 直径
500 mm, 550 mm, 610 mm
(19.69 in, 21.65 in, 24.02 in)- 回転速度
3,500 rpm, 4,000 rpm, 5,000 rpm
(21,991.149 rad.min-1, 25,132.741 rad.min-1, 31,415.927 rad.min-1)- 最大切断長
470 mm, 500 mm, 530 mm, 1,200 mm
(19 in, 20 in, 21 in, 47 in)- 貫通穴のサイズ
51 mm
(2 in)- X軸
10 mm, 32 mm
(0 in, 1 in)- Z軸
10 mm, 32 mm
(0 in, 1 in)- 最大トルク
6 Nm, 7 Nm, 11 Nm, 12 Nm, 16 Nm
(4 ft.lb, 5 ft.lb, 8 ft.lb, 9 ft.lb, 12 ft.lb)- 切削油の容量
45 l
(12 gal)- 全長
2,595 mm, 2,630 mm, 4,028 mm
(102 in, 104 in, 159 in)- 全幅
1,600 mm, 1,650 mm, 1,680 mm, 1,893 mm, 2,050 mm
(63 in, 65 in, 66 in, 75 in, 81 in)- 全高
1,960 mm, 1,970 mm, 2,000 mm, 2,080 mm
(77 in, 78 in, 79 in, 82 in)- 重量
4,050 kg, 4,300 kg, 4,550 kg, 5,900 kg, 6,050 kg
(8,929 lb, 9,480 lb, 10,031 lb, 13,007 lb, 13,338 lb)
詳細
SLシリーズは、最大3軸の水平ターニングセンターです。
カスタマイズや部品に特化したソリューションを提供します。
を提供します。最大限の柔軟性を備えたオーダーメイドソリューションで、部品を生産します。
標準装備
- Fagor 8058 制御装置
- ダイナミックグラフィックス/軌跡
- プロファイルエディタ
- XおよびZ用電子ハンドホイール
- 油圧パワーチャック
- 8ポジション自動タレット
- 両軸にリニアモーションガイド
- テールストック用デッドセンター
- 油圧テールストック
- 油圧システム
- クーラントシステム(4bar)
- 自動給油システム
- 頑丈な鋳鉄製マシンベース
- 精密レベリングボルト
- 作業灯
- ステータス信号灯
- 制御盤冷却装置（フィルター付
- 取扱説明書
- CE規格
オプション
-ファナックコントロール0i-TFプラス
-シーメンス 828D
-主軸 Ø74および86ボア
-C軸
-12または16ポジションのVDIまたはBMT付き自動刃物台
-バーピッチを拡大した油圧チャック
-油圧式ステディレスト
-電気式変圧器
-ライブセンター
-チップコンベア
-ツールプリセッター
-電気式パネルクーラー
-防振キット
-オートパーツキャッチャー
-バーフィーダー
---
