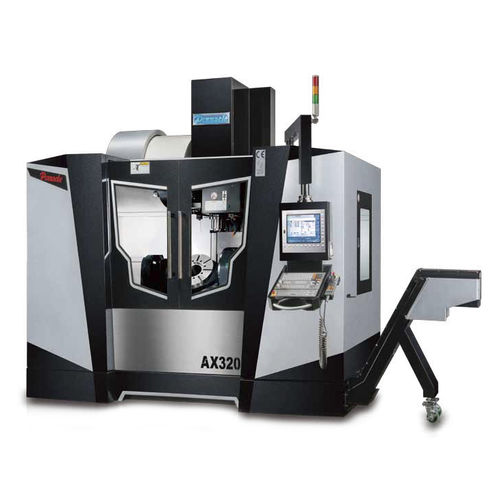

5軸マシニングセンタ AX320
縦型回転傾斜可能テーブル24ツールステーション

5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 2
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 3
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 4
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 5
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 6
5軸マシニングセンタ - AX320  - PINNACLE Machine Tool Co., Ltd. - 縦型 / 回転傾斜可能テーブル / 24ツールステーション - 画像 - 7
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
タイプ
回転傾斜可能テーブル
ツールステーション数
24ツールステーション, 40ツール, 30ツール
その他の特徴
ダイレクトドライブ, 剛性
X軸移動距離

660 mm
(25.98 in)

Y軸移動距離

610 mm
(24.02 in)

Z軸移動距離

610 mm
(24.02 in)

回転速度

最大: 24,000 rpm
(150,796 rad.min-1)

最少: 12,000 rpm
(75,398 rad.min-1)

出力

9 kW, 12 kW
(12.24 hp, 16.32 hp)

X軸の移動速度

30 m/min

Y軸の移動速度

30 m/min

Z軸の移動速度

24 m/min

最大テーブル積載量

150 kg
(331 lb)

最大ツール重量

8 kg
(17.6 lb)

総重量

6,500 kg
(14,330.05 lb)

全長

2,660 mm
(104.7 in)

全幅

2,230 mm
(87.8 in)

全高

2,560 mm
(100.8 in)

詳細

主要構造部品は、応力除去のために焼戻しされた高品質のミーハナイト鋳鉄から製造されています。スピンドルヘッドの昇降は、移動中のスピンドルヘッドの振動を最小限に抑えるために、空気圧式バランスシステムを採用しています。 5軸シンクロ加工は、加工時間を短縮し、ワークのセットアップとエラーの繰り返しを減らし、加工と精度を劇的に向上させます。 ピナクルAX320/AX450は、高能率・高精度のスーパーマシンです。 特徴 A軸チルト150°(-120°/+30) C軸回転360 ISO40スピンドルテーパ X、Y、Z軸リニアウェイ 生涯の精度を毎年提供するために、全体的に頑丈に構成されています。 主要構造部品は、190HB以上の硬度を持つ応力除去のために焼戻しされた高品質のミーハナイト鋳鉄(GB 300)で製造されています。 X、Y、Z軸にローラータイプの線形方法は、安定性を向上させた。 X、Y、Z軸はクラスC3、Ø40ミリメートルボールねじで送信されます。 冷却システム付き中空ボールねじ X,Y,Z軸のボールねじの油冷により、熱変形とバックラッシュを最小限に抑え、高速トラバース時のスムーズな動きを確保。 空圧バランスシステム Z軸は、高応答の空気圧シリンダーによる空気圧カウンターバランス方式です。さらにエアリザーバータンクによりバランス性能を高め、高速で安定したZ軸の動きを確保し、高い仕上げ面精度を実現します。 スピンドル冷却システム スピンドルオイルクーラーは、スピンドルの温度を一定に保ち、長寿命を実現します。また、高効率加工と高精度を提供します。 回転テーブル径 Ø320 / Ø450mm 位置決め精度、A/C軸:15"/10" 繰り返し精度、A/C軸:10"/8"

---
