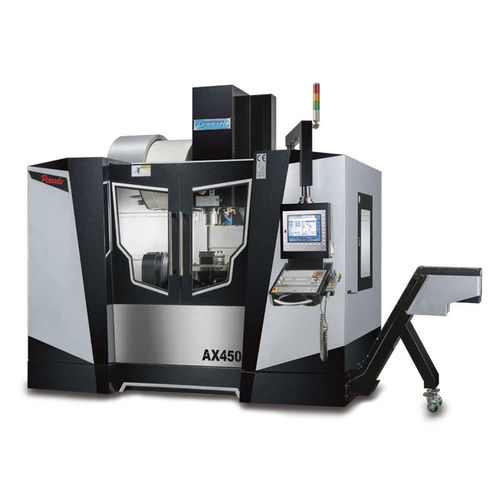

5軸マシニングセンタ AX450

縦型回転傾斜可能テーブル24ツールステーション

主要構造部品は、応力除去のために焼戻しされた高品質のミーハナイト鋳鉄から製造されています。スピンドルヘッドの昇降は、移動中のスピンドルヘッドの振動を最小限に抑えるために、空気圧式バランスシステムを採用しています。 5軸シンクロ加工は、加工時間を短縮し、ワークのセットアップとエラーの繰り返しを減らし、加工と精度を劇的に向上させます。 ピナクルAX320/AX450は、高能率・高精度のスーパーマシンです。 特徴 A軸チルト220°（±110） C軸回転360 ISO40 スピンドルテーパ X、Y、Z軸リニアウェイ 生涯の精度を毎年提供するために、全体的に頑丈に構成されています。 主要構造部品は、190HB以上の硬度を持つ応力除去のために焼戻しされた高品質のミーハナイト鋳鉄（GB 300）で製造されています。 X、Y、Z軸にローラータイプの線形方法は、安定性を向上させた。 X、Y、Z軸はクラスC3、Ø40ミリメートルボールねじで送信されます。 クーラントスルーボールネジ（標準） X,Y軸のボールねじにクーラントスルーを採用することで、熱変形やバックラッシュを最小限に抑え、早送り時のスムーズな動きを実現。 空気圧バランスシステム Z軸は、高応答の空気圧シリンダーによる空気圧式カウンターバランスを採用。さらにエアリザーバータンクによりバランス性能を高め、高速で安定したZ軸の動きを確保し、高い仕上げ面精度を実現します。 スピンドル冷却システム スピンドルオイルクーラーは、スピンドルの温度を一定に保ち、長寿命を実現します。また、高効率加工と高精度を提供します。 回転テーブル径 Ø320 / Ø450mm 位置決め精度、A/C軸：15"/10" 繰り返し精度、A/C軸：10"/8" 付属品 主軸貫通エアブラスト
