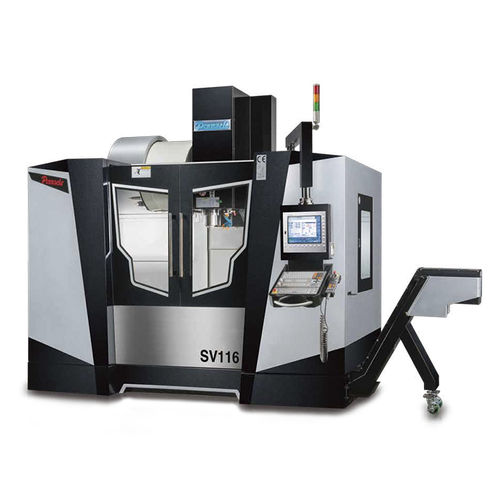

3軸マシニングセンタ SV series
縦型BT 40BT 50

3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 2
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 3
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 4
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 5
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 6
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 7
3軸マシニングセンタ - SV series - PINNACLE Machine Tool Co., Ltd. - 縦型 / BT 40 / BT 50 - 画像 - 8
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
BT 40, BT 50, ISO 50
ツールステーション数
24ツールステーション
応用
重加工用
その他の特徴
高性能, ダイレクトドライブ, 高精度, 高剛性
X軸移動距離

1,140 mm, 1,300 mm
(44.88 in, 51.18 in)

Y軸移動距離

610 mm
(24.02 in)

Z軸移動距離

610 mm
(24.02 in)

回転速度

最大: 12,000 rpm
(75,398 rad.min-1)

最少: 40 rpm
(251 rad.min-1)

出力

15 ch
(15 hp)

X軸の移動速度

20 m/min

Y軸の移動速度

20 m/min

Z軸の移動速度

20 m/min

最大テーブル積載量

850 kg
(1,874 lb)

総重量

6,500 kg, 6,800 kg
(14,330.05 lb, 14,991.43 lb)

全長

3,150 mm, 3,450 mm
(124 in, 135.8 in)

全幅

2,230 mm
(87.8 in)

全高

2,350 mm
(92.5 in)

詳細

高負荷加工、優れた安定性、優れた剛性を実現する適切な機能を備えたVMCをお求めいただけます。ピナクルボックスウェイSVシリーズは、毎年最高の性能を発揮できるよう、全体が高品質に作られています。より高い加工効率による生産コストの削減を期待されるのであれば、信頼性の高いヘビーデューティ仕様の Pinnacle SV シリーズを生産ラインに導入することをご検討ください。 特徴 主軸回転数 8,000 rpm、10,000 rpm(オプション) X、Y、Z軸ボックスウェイ 主要構造部品は高品質のミーハナイト鋳鉄 (GB 300) から製造され、応力除去のために焼戻しされ、硬度は 190HB 以上です。 3軸のボックスウェイ。ウェイ表面は2mm以上の深さでHRC55以上に硬化されています。 高品質加工を保証 優れた精度のP4クラスベアリングに支えられたスピンドルは、非常に広い加工能力と高速性を提供します。 フローティングアンクランプシステムにより、工具のアンクランプ力が主軸ベアリングに伝わりません。主軸と工具のクランプ、アンクランプを安定させ、主軸ベアリングの寿命を延ばします。 スピンドルはカートリッジ式。 主軸頭には熱膨張を防ぐ循環式油冷システムを採用し、最高の精密加工環境を提供します。 切粉フラッシングノズル ガード背面内壁にクーラントフラッシングノズルを装備し、加工中の切粉詰まりを防止します。 カップリング ボールねじとACサーボモータに直接接続された高精度のフレキシブルカップリングは、最高の剛性を提供し、高速移動の下で軸リニアアセンブリの精度を維持します。 スピンドル周りのクーラントジェット ワークの冷却効率を向上させます。

---
