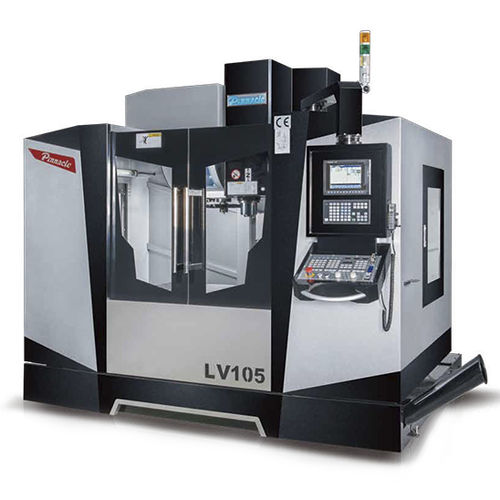

3軸マシニングセンタ LV series

縦型24ツールステーション高精度

高能率加工が要求され、卓越した精度が不可欠な場合、ピナクルリニアウェイシリーズ立形マシニングセンタが最適なソリューションとなります。3つの軸はリニアガイドウェイ上を移動し、摩擦を最小限に抑えながら、高い位置決め精度と繰り返し精度を実現します。このシリーズは、大規模な生産ラインアプリケーションに適しているだけではありません。小規模な工場や機械工場にも最適です。機械加工の生産性と利益を向上させたいとお考えなら、Pinnacle リニアガイドLVシリーズがお役に立ちます。 特徴 ISO40スピンドルテーパ 主軸回転速度 8,000 rpm、10,000 rpm（オプション） X、Y、Z軸リニアウェイ 主要構造部品は高品質のミーハナイト鋳鉄(GB 300)から製造され、応力除去のために焼戻しされ、硬度は190HB以上です。 高精度で高品質なPクラスリニアクイドウェイは、ワイドブロックと35mm（LV85/LV105）および45mm（LV116/LV126）幅のリニアクイドウェイを3軸に装備。 高品質加工を保証 フローティングアンクランプシステムにより、工具のアンクランプ力がスピンドルベアリングに伝わりません。主軸との安定したツールのクランプ・アンクランプを実現し、主軸ベアリングの寿命を延ばします。 スピンドルはカートリッジ式。 主軸頭には熱膨張を防ぐ循環式油冷システムを採用し、最高の精密加工環境を提供します。 切粉フラッシングノズル ガード背面内壁にクーラントフラッシングノズルを装備し、加工中の切粉詰まりを防止します。 カップリング ボールねじとACサーボモータに直接接続された高精度のフレキシブルカップリングは、最高の剛性を提供し、高速移動の下で軸リニアアセンブリの精度を維持します。
