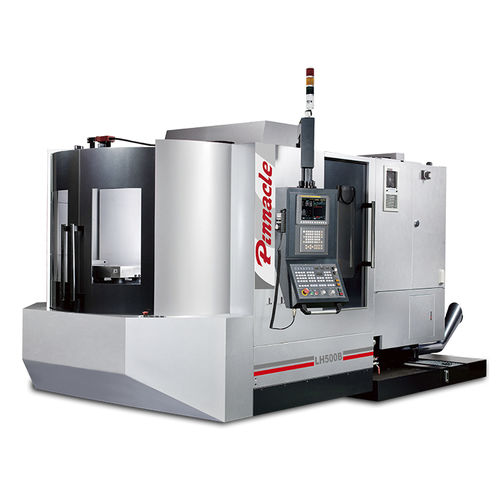

3軸マシニングセンタ LH500B
横型コラム型ロータリーテーブル

3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル - 画像 - 2
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル - 画像 - 3
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル - 画像 - 4
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル - 画像 - 5
3軸マシニングセンタ - LH500B  - PINNACLE Machine Tool Co., Ltd. - 横型 / コラム型 / ロータリーテーブル - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
横型
タイプ
コラム型, ロータリーテーブル
ツールステーション数
40ツール
関連機能
切断
その他の特徴
高剛性
X軸移動距離

650 mm
(25.59 in)

Y軸移動距離

560 mm
(22.05 in)

Z軸移動距離

560 mm
(22.05 in)

回転速度

8,000 rpm
(50,265 rad.min-1)

出力

11 kW, 15 kW
(14.96 hp, 20.39 hp)

X軸の移動速度

30 m/min

Y軸の移動速度

24 m/min

Z軸の移動速度

30 m/min

最大テーブル積載量

400 kg
(882 lb)

最大ツール重量

8 kg
(17.6 lb)

総重量

6,700 kg
(14,770.97 lb)

全長

3,055 mm
(120.3 in)

全幅

5,445 mm
(214.4 in)

全高

2,425 mm
(95.5 in)

詳細

500 x 500 テーブル x 2 インデックステーブル 0.001° / (1°) 自動パレット交換 ISO40 スピンドルテーパ 主な構造部品は高品質のミーハナイト鋳鉄(GB 300)で製造され、190HB以上の硬度を持ち、応力除去のために強化されています。 構造部品は、応力除去のために焼戻しされ、毎年変形のない性能を保証します。 X,Y,Z軸はローラータイプのリニアウェイで取り付けられ、非常に高い剛性と負荷能力を発揮します。 特大コラム構造により、加工の安定性が飛躍的に向上。 自動パレット交換 スイング式自動パレット交換は、安定した構造とスムーズな交換動作を特徴としています。 パレット交換はわずか8秒と高速です。 パレットの位置決めは特大コーンを使用し、高い位置決め精度を保証します。 重切削抵抗 ロータリテーブルは油圧膨張式円形ロック機構を採用しています。ロッキングの際、全周が完全に締め付けられます。その結果、剛性が高まり、耐重切断性が向上しました。 スピンドル冷却(オプション) 主軸にクーラントを循環させることで、工具を直接冷却し、加工時に発生する熱を除去します。フィルタタンクシステム(オプション)との組み合わせが可能です。 スクリュー式チップコンベア ベース左右にスクリュー式チップコンベアを装備。切断中の切りくずは、このチップコンベアを通って機外に排出されます。 チェーンコンベア(オプション) 本機の裏側に取り付けることができます。切りくずを効率よく排出します。 マガジンは精密カムで駆動され、高速で正確なツール位置決めが特徴です。

---
