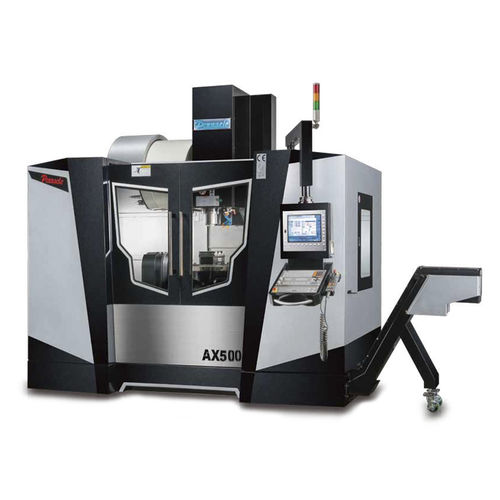

5軸マシニングセンタ AX500

縦型回転傾斜可能テーブルHSK A-63

主要構造部品は高品質のミーハナイト鋳鉄で製造され、応力緩和のために焼き戻しが施されている。 A/Cは、DDモータを採用し、高精度と効率を確保します。 5軸同期加工は、劇的に加工と精度を向上させながら、加工時間を節約し、反復的なワークのセットアップとエラーを削減します。 特長 A軸チルト220° (±110°) C軸回転360 ISO40 スピンドルテーパ X、Y、Z軸リニアウェイ 生涯の精度を毎年提供するために、全体的に頑丈に構成されています。 主要構造部品は高品質のミーハナイト鋳鉄（GB 300）で製造され、190HB以上の硬度で応力除去のために強化されています。 X、Y、Z軸に45ミリメートルローラータイプのリニア方法は、安定性を向上させました。 X、Y、Z軸はクラスC3、Ø40ミリメートルボールねじで送信されます。 クーラントスルーボールネジ（標準） X,Y軸のボールねじにクーラントスルーを採用することで、熱変形やバックラッシュを最小限に抑え、早送り時のスムーズな動きを実現。 空気圧バランスシステム Z軸は、高応答の空気圧シリンダーによる空気圧カウンターバランスを採用。さらにエアリザーバータンクによりバランス性能を高め、高速で安定したZ軸の動きを確保し、高い仕上げ面精度を実現します。 スピンドル冷却システム スピンドルオイルクーラーは、スピンドルの温度を一定に保ち、長寿命を実現します。また、高効率加工と高精度を提供します。 回転テーブル径 Ø500 A/C軸回転速度：30/90rpm 位置決め精度、A/C軸：8"/8" 繰り返し精度、A/C軸4"/4" 付属品 主軸貫通エアブラスト ワークピース（ノーズ）用エアブラスト クーラントフラッシングシステム 3軸テレスコピックカバー フルスプラッシュガード 自動潤滑システム
