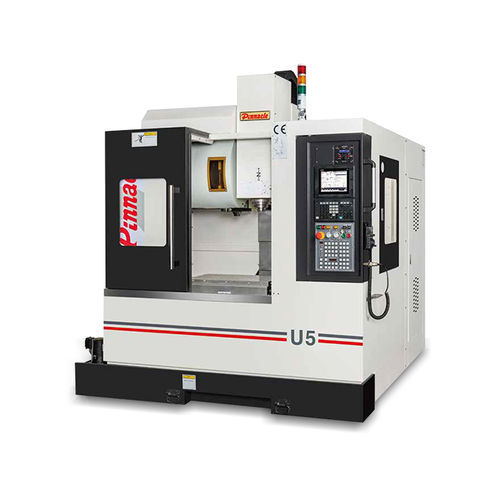

3軸マシニングセンタ U series縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- セラミック用, ガラス用
- スピンドル
- BT 30
- ツールステーション数
- 20ツール
- 応用
- 半導体産業用
- その他の特徴
- 高速, 高性能, ダイレクトドライブ, 高出力, 高剛性, 工具交換装置付, 超音波
- X軸移動距離
510 mm
(20.08 in)- Y軸移動距離
410 mm, 510 mm
(16.14 in, 20.08 in)- Z軸移動距離
510 mm
(20.08 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
3.7 kW, 5.5 kW
(5.03 hp, 7.48 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
48 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
4 kg
(8.8 lb)- 位置決め精度
5 µm
- 総重量
3,400 kg, 3,600 kg
(7,495.72 lb, 7,936.64 lb)- 全長
1,700 mm, 2,200 mm
(66.9 in, 86.6 in)- 全幅
2,250 mm, 2,380 mm
(88.6 in, 93.7 in)
詳細
脆性材料、超硬材料、強靭な材料の加工に最適
無欠陥率とスループットの向上
加工面の仕上がりを向上させ、研磨工程の必要性を低減。
工具寿命の延長と切削応力の低減に貢献
全ての構造部品は、高品質のミーハナイト鋳鉄（FC30）から製造され、HB190以上の硬度まで硬化され、内部応力を緩和するために焼戻しされる。
リニアウェイの幅：30mm
バックマウント式チップ排気システムで省スペース
C3級高精度ボールネジ（3軸
ボールネジ直径：32mm
超音波加工におけるトータルソリューションの提供
ダイナミックバランス等級：G0.4
振幅測定装置（オプション）の使用により、コントローラとドライバは工具振幅フィードバックシステムを実行し、自動加工を実現します。
優れた特徴
非接触（無線）電気伝達。高効率電気エネルギー転送
軸方向も丨振動数範囲：20～35KHz
振幅の範囲： 1-14 µm（自動周波数掃引）
超音波ドライバー
最大。パワー: 60W
周波数掃引の範囲: 20 KHz-35 KHz
35 KHz-42 KHz
最大入力電圧： 220 VAC/24 VDC
最大出力電圧： 200 VAC
振幅制御範囲30-1 00%
保護過電圧、過電流保護
パワースイッチ
1/0を介して様々なブランドのコントローラと通信 振動振幅 1-14 µm
周波数：20 KHz-35 KHz
自動周波数掃引、ペアリング、トレース
標準付属品
主軸貫通エアブラスト
ワーク（ノーズ）へのエアブラスト
クーラントフラッシングシステム
3軸カバー
フルスプラッシュガード
集中自動潤滑システム
作業ランプ
運転状態表示灯
冷却システム
エアガンと水スプレーガン
---
