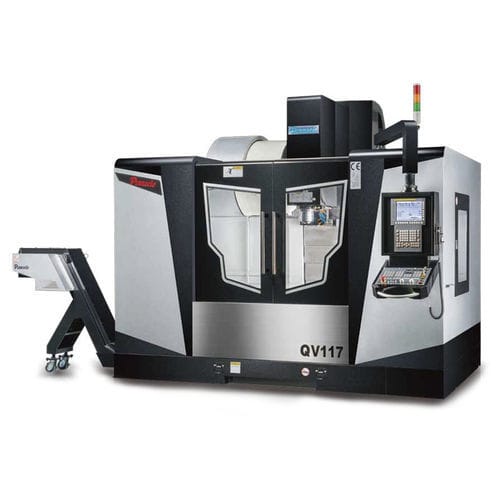

3軸マシニングセンタ QV series

縦型ISO 5024ツールステーション

高負荷加工、優れた安定性、優れた剛性を実現する適切な機能を備えた VMC をお求めいただけます。ピナクルボックスウェイシリーズVMCは、毎年最高の性能を発揮できるよう、全体が高品質に作られています。より高い加工効率による生産コストの削減を期待されるのであれば、信頼性の高いヘビーデューティ仕様の Pinnacle VMC を生産ラインに導入することをご検討ください。 特徴 X、Y、Z軸スクエアウェイ ベース上に4つのスライドウェイ 主要構造部品は高品質のミーハナイト鋳鉄（GB 300）から製造され、190HB以上の硬度で応力除去のために強化されています。 3軸のボックスウェイ。ウェイ表面は2mm以上の深さでHRC55以上に硬化されている。 カウンターバランスウェイトがガイドシャフト上を移動し、安定性と真直精度を向上。 カウンターウェイトバランスシステム 専用設計のカウンターウェイトバランスシステム。カウンターウェイトがガイドシャフト上を移動し、動作の真直精度を確保。前後・左右方向の振動がありません。これにより優れた加工面精度を実現し、様々な金型加工に対応します。台湾・中国で特許取得。 高品質加工を保証 P4クラスの高精度ベアリングに支えられた主軸は、幅広い加工能力と高速加工を実現します。 フローティングアンクランプシステムにより、工具のアンクランプ力が主軸ベアリングに伝わりません。主軸と工具のクランプ、アンクランプを安定させ、主軸ベアリングの寿命を延ばします。 スピンドルはカートリッジ式。
