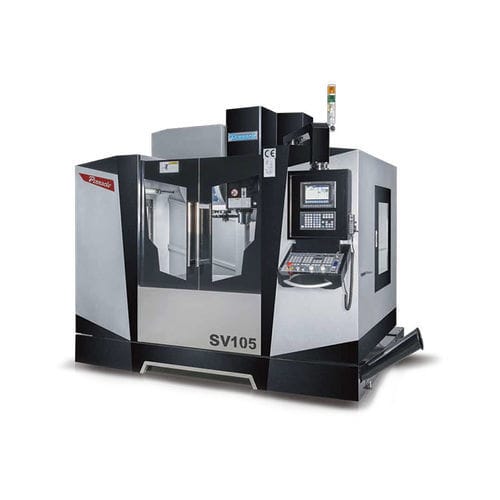

3軸マシニングセンタ SV series

縦型重加工用高性能

高負荷加工、優れた安定性、優れた剛性を実現する適切な機能を備えたVMCをお求めいただけます。ピナクルボックスウェイSVシリーズは、毎年最高の性能を発揮できるよう、全体が高品質に作られています。より高い加工効率による生産コストの削減を期待されるのであれば、信頼性の高いヘビーデューティ仕様の Pinnacle SV シリーズを生産ラインに導入することをご検討ください。 特徴 ISO40スピンドルテーパ 主軸回転数 8,000 rpm X、Y、Z軸ボックスウェイ 最適な剛性と安定性を保証する頑丈な構造。 主要構造部品は高品質のミーハナイト鋳鉄(GB 300)から製造され、応力除去のために焼戻しされ、硬度は190HB以上です。 3軸のボックスウェイ。ウェイ表面は2mm以上の深さでHRC55以上に硬化されている。 3軸にクラスC3、直径36mm（SV85/SV105）および40mm（SV116/SV126）の精密ボールねじを装備。 高品質加工を保証 P4クラスの高精度ベアリングに支えられた主軸は、幅広い加工能力と高速加工を実現します。 フローティングアンクランプシステムにより、工具のアンクランプ力が主軸ベアリングに伝わりません。主軸と工具のクランプ、アンクランプを安定させ、主軸ベアリングの寿命を延ばします。 スピンドルはカートリッジ式。 主軸頭には熱膨張を防ぐ循環式油冷システムを採用し、最高の精密加工環境を提供します。 切粉フラッシングノズル ガード背面内壁にクーラントフラッシングノズルを装備し、加工中の切粉詰まりを防止します。
