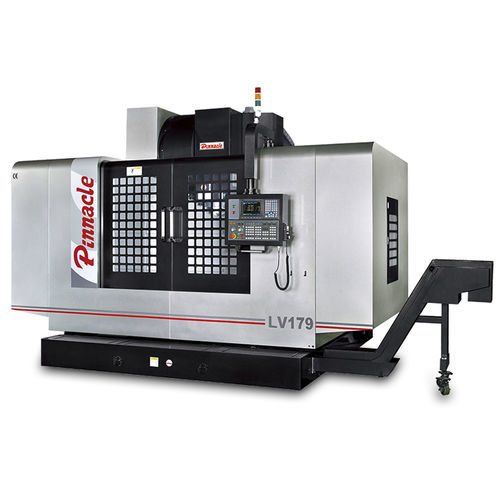

3軸マシニングセンタ LV series

縦型ISO 5024ツールステーション

ピナクルリニアウェイシリーズ立形マシニングセンタは、高能率な加工が要求される場合や、卓越した精度が不可欠な場合に最適なソリューションです。3つの軸はリニアガイドウェイ上を移動し、摩擦を最小限に抑えながら、高い位置決め精度と繰り返し精度を実現します。このシリーズは、大規模な生産ラインアプリケーションに適しているだけではありません。小規模な工場や機械工場にも最適です。機械加工の生産性と利益を向上させたいとお考えなら、Pinnacle リニアガイドLVシリーズがお役に立ちます。 特徴 X,Y軸リニアウェイ Z軸ボックスウェイ（リニアウェイオプション） ベース上に4つのスライドウェイ 主要構造部品は高品質のミーハナイト鋳鉄（GB 300）から製造され、190HB以上の硬度で応力除去のために強化されています。 3軸のローラーガイドウェイは滑らかな動きを保証します。 3つの軸にはクラスC3と直径50mmの精密ボールねじが装備されています。 カウンターバランスウェイトがガイドシャフト上を移動し、安定性と真直精度を向上。 カウンターウェイトバランス方式 専用設計のカウンターウェイトバランスシステム。カウンターウェイトがガイドシャフト上を移動し、動作の真直精度を確保。前後・左右方向の振動がありません。これにより優れた加工面精度を実現し、様々な金型加工に対応します。台湾・中国で特許取得。 高品質加工を保証 フローティングアンクランプシステムにより、工具のアンクランプ力がスピンドルベアリングに伝わりません。主軸と工具のクランプ、アンクランプが安定し、主軸ベアリングの寿命を延ばします。 スピンドルはカートリッジ式です。
