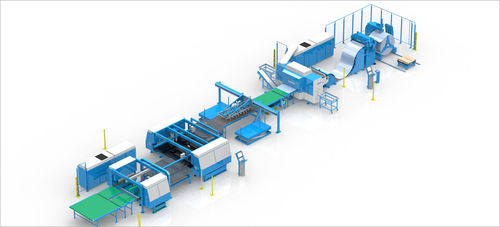

自動パンチプレス機 PCC125 TTi FLN225FSW125

CNC油圧式曲げ

製品の中には、曲げ機やツーリングをカスタマイズすることなく曲げられたパネルのようなものがあります。 しかし、曲げられる幅の異なる製品があります。 端部の曲げステーションのホールドダウンツールは、油圧クランプとホールドダウンツールの設計に基づくクイックチェンジシステムを使用して手動で設定します。 カスタマイズされたフィーチャーは、パーツの長さに応じて異なる折り曲げツールを必要とする円錐形パーツを管理することです。 このような部品の生産を可能にするために、迅速な工具交換システムを開発しました。 セクションである狭い器具ボディは、最初の曲げステーションで曲げられます。 最小幅は工具設計の影響を受けます。 標準ツーリングにより、125mm 幅のプロファイルが可能です。 すべての4つの側面のセクションはプログラム可能です。 負と正の曲げと裾は標準で曲がっています。 ピボットパンチPCC125-eとピボットベンドFLN225/FSW125を含むピボットシステムは、ファクトリのレイアウトに合わせてまっすぐに設計されています。 技術的なデータ ストリップ幅 60 〜 1 250ミリメートル をパンチング0,5 〜 2ミリメートル鋼 コイル重量 10 000キロ ブランクを200 * 300ミリメートル1 250 * 2 250ミリメートル まで曲げられるブランク
