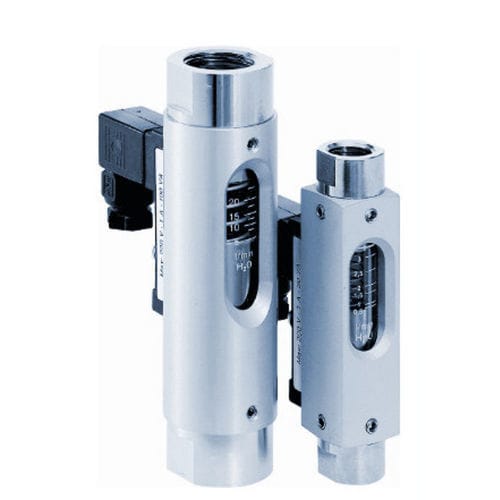

面積式流量計 DS01 series

密度液体用ガス用

流量計およびスイッチモデルDS01は、改良型可変面積原理に従って動作します。フロートは円筒形の測定ガラス内でスプリングによってガイドされます。流れる媒体はフロートを流れ方向に移動させます。 フロートの上端は、測定ガラス上の焼き付き目盛によって瞬時流量を示します。リード接点は密閉されたハウジングの中にメーターの外側に取り付けられている。 フロートがリード接点の位置に達するとスイッチは閉じます。流量が多くなると、フロートは内蔵のフロートストップに達するまでさらに上方に移動し、スイッチは閉じたままになります。これにより、いつでも双安定なスイッチ機能が保証されます。リード接点は、メーターの全スイッチング範囲にわたって調整可能です。 代表的なアプリケーション 可変面積流量計およびモニタDS01は、低粘度液体または気体媒体の連続流量の測定およびモニタに使用されます。 応用分野は以下の通りです： 冷却システム エンジニアリング 研究開発 DS01 小型可変エリア流量計およびスイッチ 低粘度液体・ガス用 ローコストバージョン 真鍮製またはステンレス製 1/4 "から1 1/4 "までのパイプサイズに対応。 目盛りはガラスに焼き付け 任意の取り付け位置 スイッチ接点またはアナログ変換器付き 最高圧力: 16 bar, 最高温度：160 °C
