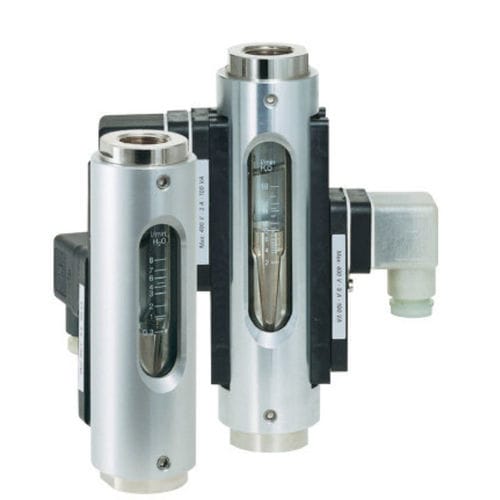

面積式流量計 DS03 series

液体用ガス用ガラス

流量計およびスイッチモデルDS03は、改良型可変面積原理に従って動作します。フロートは上向きのテーパーの付いた測定管に案内されます。流れる媒体はフロートを流れ方向に移動させます。フロートの上端は、測定ガラス上のバーントインスケールを介して瞬時流量を示します。 リード接点は、密閉されたハウジングのメーター外側に取り付けられています。フロートがリード接点の位置に達するとスイッチは閉じます。流量が多くなると、フロートはさらに上方に移動し、内蔵のフロートストップに達するまで、スイッチは閉じたままになります。これにより、いつでも双安定なスイッチ機能が保証されます。リード接点はメーターの全測定範囲で調整可能です。 代表的なアプリケーション 可変面積流量計およびモニタDS03は、低粘度液体または気体媒体の連続流量の測定およびモニタに使用されます。 応用分野は以下の通りです： 冷却システム エンジニアリング 研究開発
