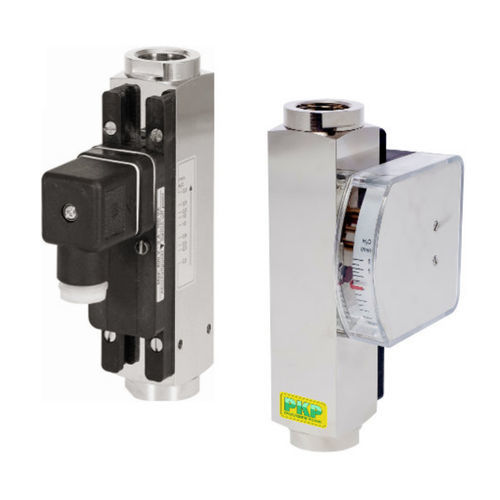

面積式流量計 DS04 series

液体用ガス用ステンレススチール製

流量計およびスイッチモデルDS04は、改良型可変面積原理に従って動作します。 フロートは上向きのテーパーの付いた測定管に案内されます。流れる媒体はフロートを流れ方向に移動させます。外部に取り付けられた指針インジケータはフロートに磁気的に結合されており、フロートの位置に追従して流量を目盛で表示します。 リード接点は、密閉されたハウジングのメーター外部に取り付けられています。フロートがリード接点の位置に達すると、スイッチは閉じます。流量が多くなると、フロートは内蔵のフロートストップに達するまでさらに上方に移動し、スイッチは閉じたままになります。これにより、いつでも双安定なスイッチ機能が保証されます。リード接点は、メーターの全測定範囲およびスイッチング範囲にわたって調整可能です。 代表的なアプリケーション 可変面積流量計およびモニタDS04は、低粘度液体または気体媒体の連続流量の測定およびモニタに使用されます。 応用分野は以下の通りです： 冷却システム エンジニアリング 研究開発 低粘度液体または気体の測定および監視用 材質：真鍮またはステンレス鋼 パイプサイズ：1/4"～1" mitスイッチ接点、アナログ出力および/またはディスプレイ
