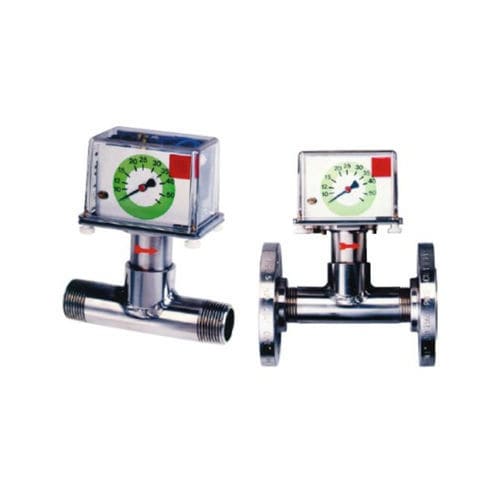

パドル式フロースイッチ DP06 series

液体用ステンレススチール製真ちゅう製

DP06型流量計およびスイッチは、パドル・ベローズの原理で作動します。流れる液体は、回転アームの先端に取り付けられたパドルの表面積に押し付けられます。 アームはスプリングの力に抗してたわみます。このたわみは、270°のダイヤルゲージ式ディスプレイと、個別に調整可能なコンタクトユニットに機械的に伝達される。ベローシステムにより、液体はメカニズムから遮断される。故障の場合、スプリングがパドルプレートをゼロ位置（流れがない状態）に戻し、システムが自動的に故障の信号を発します。 代表的なアプリケーション DP06パドル・ベローズ式流量計およびスイッチは、汚れた/汚染された流体に対して比較的敏感でないため、例えば工業用水回路など、平均流量から大流量までの薄い液体や低粘度の液体の監視に適しています。 呼び径DN50以上の配管には、中間取付フランジを取り付けることにより、非常に経済的な価格性能比が得られます。 270°大型指針インジケータ パイプ径3/8"～DN600用 汚れた媒体や電磁場に強い ステンレス製ベローズにより、媒体とスイッチングエレメントを密閉シール 材質：真鍮、ステンレス、PVC 最高圧力: 16 bar, 最高温度：100 °C 高格付けマイクロスイッチ1個または2個付き（250 V、10 A） 測定およびスイッチング範囲 1～5 l/分 ...1250～4500 m³/h 水
