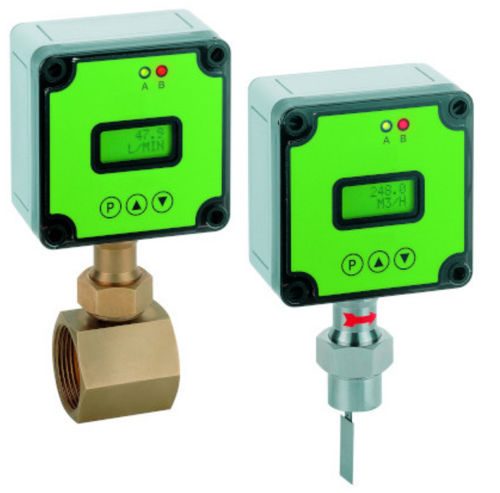

パドル式流量計 DP07 series

密度4-20 mARS-232

DP07 流量計はパドル-ベローズの原理で作動します。液体の流れにより、パドルアームはスプリングの力に抗して流れ方向に動かされます。この動きは磁石に伝達され、その位置はホールセンサーによって検出されます。マイクロプロセッサーをベースとした電子ユニットが、検量線に従って実際の流量を計算します。 2つのチャンバーシステムにより、装置故障の場合でも媒体が電子ハウジングに侵入することはありません。 代表的なアプリケーション DP07フロー・トランスミッタは低粘度媒体から大流量までの流量監視に使用されます。 特にDN50より大きな配管の場合、溶接ノズルの使用により、価格性能比は他の追随を許しません。 リニアライズされたアナログ出力信号 4...20 mA, 0...10 V または周波数 2個の独立したリミットスイッチ（リレー） 最高圧力：25 bar、最高温度：100 °C100 °C オプションでRS-232インターフェース 汚れ/汚染媒体に強い シンプルな取付け、DN600までの配管に対応 切替範囲 1.5 l/min ...4500 m³/h
