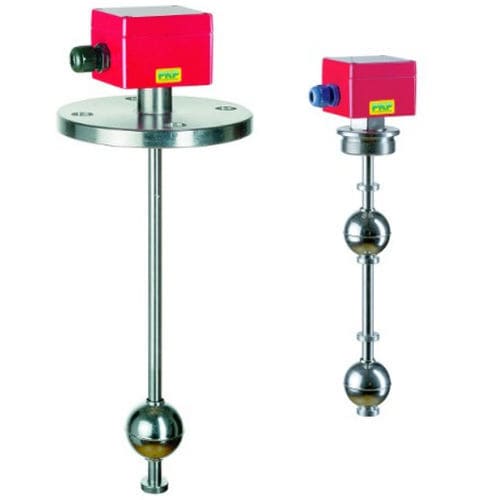

FS10レベルセンサは、磁気伝送技術を用いたフロートをベースとしています。このセンサーは、リード接点が埋め込まれたガイドチューブ、リング磁石が取り付けられた1つまたは複数のフロート、およびプロセス接続モジュールで構成されています。フロートは、タンク内の液体の上昇によって持ち上げられ、フロート内に配置された永久磁石によって生成された磁界によって、ガイドチューブの壁を介してリード接点を動作させます。このリード接点は、NO、NCまたはチェンジオーバー機能として設計することができます。
ガイドチューブに取り付けられたフロートストップは、フロートが接点を通過するのを防止し、双安定スイッチングを保証します。その結果、フロート1個につき最大2個の接点を操作することができます。より多くの接点を取り付ける場合は、より多くのフロートを使用する必要があります。
代表的なアプリケーション
磁気フロート式レベルセンサFS10は、満水・空タンクセンサ、バルブやポンプの制御、アラーム機能など、あらゆる液体のレベル監視に適しています。レベルセンサには電位フリーのリード接点が装備されているため、PLCコントローラと組み合わせると理想的な制御エレメントになります。
信頼性の高い堅牢な技術
ネジ接続、タンク接続、フランジ接続
タンクの上部または下部からの取り付け
ステンレス、チタン、PVC、PPまたはPVDFのデザイン
信頼性の高い堅牢な技術
ネジ接続、タンク接続またはフランジ
タンク上部または下部からの取り付け
ステンレス、チタン、PVC、PP、PVDF製
接点はN/O、N/C、チェンジオーバーから選択可能
ATEX準拠の防爆仕様(オプション
---
