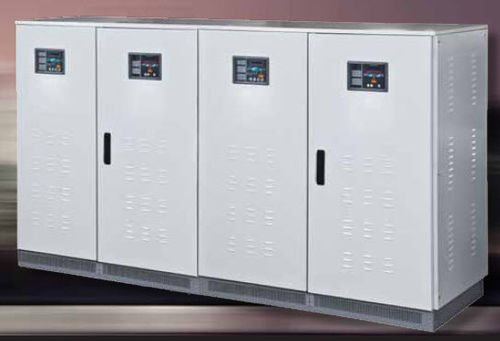

オンライン無停電電源装置

三相産業用

産業用UPSは、過酷な環境に対応するためにカスタマイズされた電源システムであり、主電源の劣化による電圧変動がUPSや重要な負荷に深刻なダメージを与える産業用アプリケーションにおいて、重要な負荷を保護するために設計されています。 産業用UPSシステムは、完全に柔軟でカスタマイズ可能であり、電源、バイパスソース、および重要な負荷の間のアクティブ・オン・ライン・インストール用に設計されています。このシステムでは、インバータが負荷に調整されたAC電圧および周波数を供給し、整流器がDC負荷に調整されたDC電圧/電流を中断することなく常に供給します。 この電力変換プロセスにより、臨界負荷は通常の主電源の障害から分離され、入力主電源フィーダーに接続された他の負荷に影響を与える負荷誘導反射高調波から主電源を分離する。整流器は、AC電源をDCに変換して鉛蓄電池やニッケルカドミウム蓄電池を充電したり、インバータの連続定格容量に必要なDCを供給したりします。PWMインバータにはIGBT半導体モジュールが使用されており、制御ロジックによって高調波の少ない正確な正弦波の出力波形を作り出します。また、整流器にはサイリスタ半導体モジュールが使用されており、信頼性の高い動作を実現しています。 本システムは、整流器/充電器、インバータ、スタティックバイパス、メンテナンスバイパス、整流器絶縁トランス、インバータ絶縁トランス、バイパスライン絶縁トランス、自動ラインスタビライザー、DC配電、AC配電、制御、監視で構成されています。
