スプール空気圧方向制御弁 400 series
空気圧式ソレノイド操作直動式

スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式

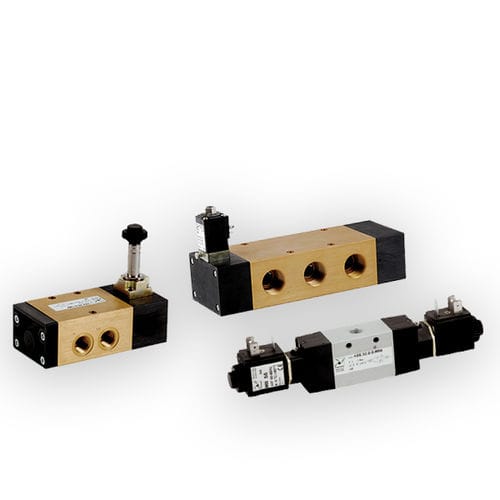

スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式
スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式 - 画像 - 2
スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式 - 画像 - 3
スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式 - 画像 - 4
スプール空気圧方向制御弁 - 400 series - PNEUMAX - 空気圧式 / ソレノイド操作 / 直動式 - 画像 - 5
お気に入りに追加する
商品比較に追加する


特徴

タイプ
スプール
操作
空気圧式, ソレノイド操作, 直動式
ポ-ト/位置
3方向, 5方向
特殊性
アルミニウム製, 常閉型, 常開型
圧力

最大: 10 bar
(145.04 psi)

最少: 3 bar
(43.51 psi)

詳細

これらは電空式に作動する2段弁です。直動式電磁弁SERIE300が主電源分配器を空圧で作動させます。 この統合されたシステムは、非常に小さなスペースでシステムを構成することができます。 パイロットエアは通常、インレットポートから供給され(オートフィード)、作動信号は電気信号のみです。 ソレノイドバルブの寸法や構造については、200シリーズと同様です。 そのため、同じ空気圧特性を持つ電磁弁G 1/8″、G 1/4″、G 1/2″、G 1″がありますが、これらは電気的に作動します。 1個のソレノイド(単安定)または2個のソレノイド(双安定)を備えた3ウェイと5ウェイ、さらに5ウェイ3ポジション(閉センター、開センター、圧センター)で構成されています。 なお、電動パイロットの自動供給には、常にポート1からの吸入が必要であり、3ウェイノーマルオープン構成を希望する場合は、オペレータの切り替えが必要です。 ソレノイドバルブG 1/8″とG 1/4″は、標準的なソレノイドと同様にマイクロソレノイドを装備することができ、それらはバルブにラインまたは90°に取り付けることができます。 マイクロソレノイドはどの方向にも取り付けることができますが、標準ソレノイドは写真や図に示すように取り付ける必要がありますのでご注意ください。

---

カタログ

LT LINE
LT LINE
32 ページ
