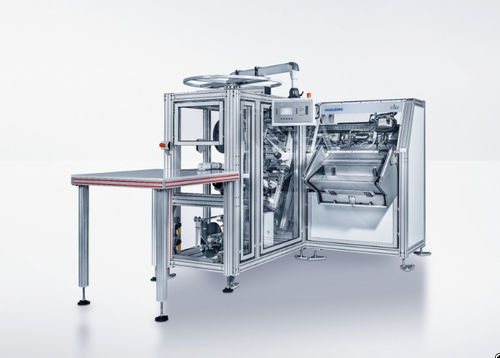

ダイ切断機 LabelSystem DCC-M

紙用ラベルシ－ト

非常に柔軟で扱いやすいPOLAR LabelSystem DCC-Mは、インモールド用のOPPフォイルなど、圧縮性のあるプラスチック素材の加工に適しています。 ワークフロー まず、ダイカットされる素材が高速カッターでラベルスタックにカットされます。 プレカットされたラベル・スタックは、手作業でフィーダー・トレイにセットされる。フィーダートレイのライトカーテンが遮られなくなると、2本のグリッパーフィンガーが自動的に製品を型抜きスペースに搬送する。 最下部のシートが引っ掛からないように、搬送中に統合された装置がスタックを持ち上げています。カウンタープレッシャープランジャーピストンは、カッティングダイと対になるもので、カッティングダイの中を移動し、ラベルスタックをプレスします。この過程で、ラベルスタックは四方を固定される。 その後、スタンピングパンチがカッティングダイを通して圧縮されたスタックを押し、そこで素材が意図した形状になります。反圧プランジャーピストンが、カッティングダイからスタックを押し出し、シャトルを介してデリバリーユニットに搬送します。 お客様のメリット -OptChangeにより、10～15分でジョブチェンジが可能。 -カッティングダイの電動精密調整により、工具なしで機械作業が可能。 -実際の型抜き工程の前に、スタックの四方を揃えてクランプすることで、究極の型抜き精度を実現。 -スタンピングパンチとカウンタープレッシャープランジャーピストンの間にスタックを固定するため、材料のロスを最小限に抑えます。
