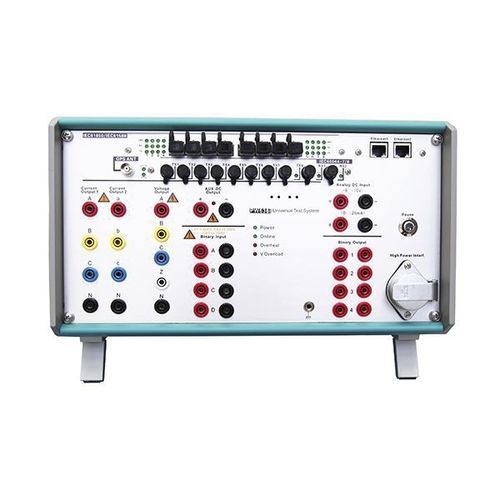

保護リレー用テストキット PW636i-F

電動PCにより制御可能電力量計用

PW636i-F（6×32A、4×300V、光ファイバー8ポート）は、従来のリレーテストキットとIEC61850テストツールの両方として使用できるPWシリーズの新世代リレーテストセットです。 PW636i-F（6×32A、4×300V、光ファイバー8ポート）は、従来のリレーテストキットとIEC61850テストツールの両方として使用できる新世代のPWシリーズ・リレーテストセットです。 6つの電流出力（各チャンネル32A/450VA出力）、4つの電圧出力（各チャンネル300V/75VA出力）、12個のバイナリ入力、8個のバイナリ出力、12個の低レベル出力、低レベルアナログ入力、Aux.0-300V、電磁リレーからマイクロプロセッサコンピュータリレー、IEC81650デジタルリレーまで、あらゆる種類の従来のリレーテストを使用することができます。 従来の各種リレー試験用の電流・電圧出力だけでなく、IEC61850に基づくデジタルリレー保護試験に対応するため、8つの切替可能な光ファイバー／イーサネットポートを備えています。SVの送受信が可能で、MUをシミュレートして±80ns以上の分散を持つリレーにSVを送信し、SVを受信して自己ループテストを実現します。GOOSEメッセージの送受信、多種の制御/ブロックメッセージの送受信、異常メッセージのシミュレーション（ジッタ、フレームロス、フライングスポット、間違ったシーケンス、データ異常、パケット再送信、チャネル無効、アウトオブステップなど）、IEEE1588(PTP)メッセージの送受信、SVとGOOSEポートを独立に設定する柔軟性、受信光パワーの測定が可能です。
