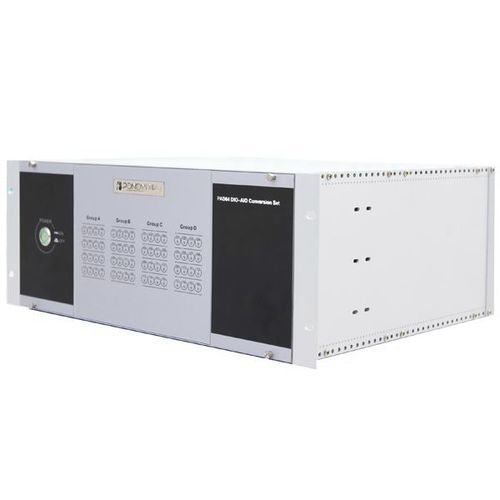

PAD64 DIO(デジタル入出力)-AIO(アナログ入出力)コンバータは、リアルタイムシミュレーションシステムと保護装置、およびAIO(アナログバイナリー入出力、ドライコンタクト)を必要とするその他の装置間のDI/DO(デジタル入力/デジタル出力)変換およびガルバニック絶縁に使用可能な装置です。
PAD64を通じ、保護リレーと自動化装置のトリップ接点(ドライ接点、またはウェット接点)は光電絶縁された0V〜5Vレベル信号に変換され、デジタルシミュレータのデジタルバイナリ出力は0V〜5Vレベル信号からドライ接点に変換されることが可能です。
1台のPAD64シャーシに最大4つのモジュールを自由に配置でき、デジタル入力とデジタル出力を任意に構成することができます。1つのモジュールの構成は,16チャネルのバイナリ入力または16チャネルのバイナリ出力です。ユーザーは、アプリケーションの用途に合わせて、PAD64のシャーシに取り付けるのに適したモジュールを選択することができます。
フロントパネル
すべてのBI/BOステータスを表示するLEDインジケータ
従来型パワーアンプ フロントパネル
リアパネル
最大4つのモジュールで自由な構成が可能
---
