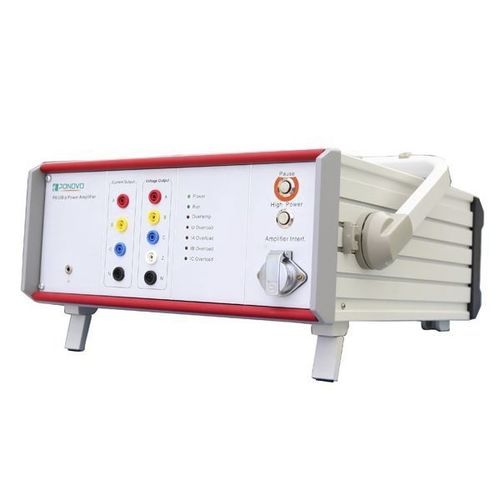

パワーアンプ PA30Bip

差動リニア精密

PA30Bip ポータブルパワーアンプはリニアアンプの原理で設計されています。3チャンネルの電流出力と4チャンネルの電圧出力を備えた非常に軽量なポータブルソリューションです。各電流出力チャンネルは30A RMS、210VAです。各電圧出力チャンネルは120V RMS、60VAです。DC 5kHz ±1dBまでの高い周波数範囲と、わずか20usの時間遅延とステップ応答の高精度を備えています。 電力系統のHILやPHILなど、多くのシミュレーション・アプリケーションに使用できます。 電流 3x0 ~ 30 A RMS 最大出力電力 210VA（30A出力） 入力信号 0~5V RMS(± 7.07/16Vpek) 電流精度 0.2%(0.5A-30A) 現在の典型的な正確さ < 0.1% 差動入力インピーダンス 20kオーム 利得 6A/V 高調波歪率 ≤0.2% 直線性 ≤0.2% 位相精度 0.2° 周波数範囲 DC-5kHz±1dB ステップ応答 < 20μs 入出力ディレイ < 20μs 電圧 4×0 ~ 120V RMS 最大出力電力 60VA（120V出力） 入力信号 0~5V RMS(± 7.07/16Vpek) 電圧精度 0.1%(5V-120V) 電圧典型的な正確さ < 0.05% 差動入力インピーダンス 20kオーム 利得 25V/V 電源 単相110または220V AC 50/60 Hz シャーシ 3U
