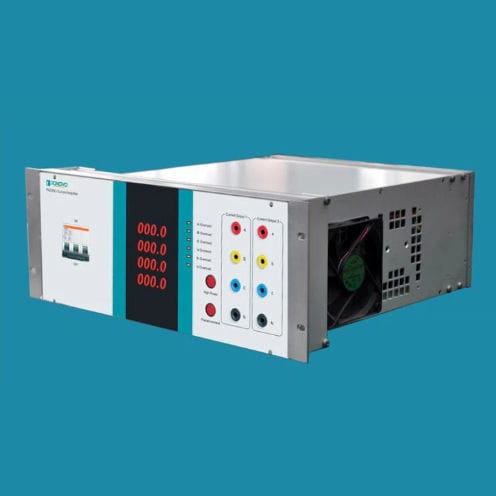

パワーアンプ PAC60Ci

電流差動リニア

PAC60Ciは6相リアルタイムシミュレーションアンプで、最大実効値相電流30A、最大出力450VAです。この電流増幅器は、高精度で高速なライナー応答を持っています。PAC60Ciは、電力系統シミュレーションの研究開発用に特別に設計されています。リニアパワーアンプの高出力と高電流出力の精度の問題を解決します。様々な容量性負荷と誘導性負荷に適応します。HILパワーアンプはキャビネットに設置することができ、他のアンプモデルや機器と連携して、さまざまなシミュレーションアプリケーションを完成させることができます。 電流 6×0 ~ 30 A RMS 最大出力出力電力 >450VA（30A出力） 入力信号 0~7V RMS(± 10Vpek) 電流精度 0.2%(0.5A-30A) 現在の典型的な正確さ < 0.1% 差動入力インピーダンス 20kオーム 利得 4A/V 高調波歪み率 ≤0.2% 直線性 ≤0.2% 位相精度 0.2° 周波数範囲 DC-5kHz±1dB ステップ応答 < 20μs 入出力ディレイ < 20us 電源 3相380V AC 50/60 Hz シャーシ 4U 19インチ
