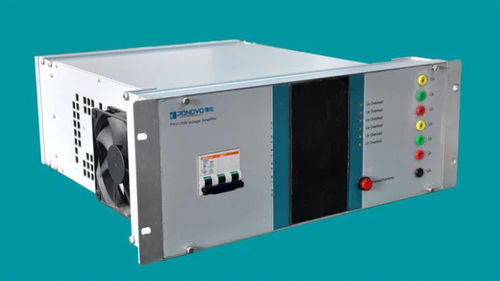

パワーアンプ PAV120Bi

電圧差動DC

PAV120Biは電力系統シミュレーションの研究開発のために特別に設計されました。それはさまざまな容量性および誘導負荷に適応します。それは 6 つのチャネルの電圧出力と、120V/60VA 最大出力の各チャネルあります。それはDC 5kHz ±1dBまでの高い周波数範囲であり、他のアンプモデル、装置とともに複雑なHILおよびPHILシミュレーションアプリケーションを構成するために使用することができます。 電圧出力 6 x 0~120 V rms 最大出力 >60VA（120V出力） 入力信号 0 ~ 7 V RMS 電圧精度 < 0.1%(5V-120V) 電圧典型的な正確さ <0.05% 差動入力インピーダンス 20kオーム 利得 20 V/V 高調波歪率 <0.1% 直線性 <0.1% 位相精度 0.2° 周波数範囲 DC-5kHz±1dB ステップ応答 < 20μs 入出力ディレイ < 20us 電源 3相380V AC シャーシ 4U 19インチ
