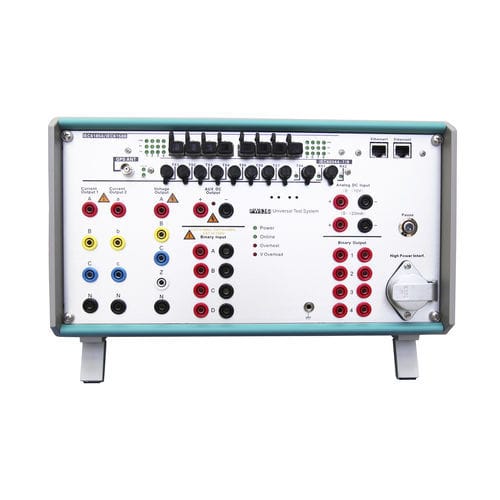

電動テストキット PW636i-F

電圧電流校正

PW636i-F（6×32A、4×300V、8光ファイバーポート）は、従来のリレーテストキットとIEC61850テストツールの両方として使用できるPWシリーズの新世代リレーテストセットです。 6つの電流出力（各チャンネル32A/450VA出力）、4つの電圧出力（各チャンネル300V/75VA出力）、12個のバイナリ入力、8個のバイナリ出力、12個の低レベル出力、低レベルアナログ入力、Aux.0-300V、電磁リレーからマイクロプロセッサコンピュータリレー、IEC81650デジタルリレーまで、従来のリレーテストのすべての種類を使用することができます。 従来の各種リレー試験用の電流・電圧出力だけでなく、IEC61850に基づくデジタルリレー保護試験をサポートするために、8つの切替可能な光ファイバー/イーサネットポートを備えています。SVの送受信が可能で、MUをシミュレートして±80ns以上の分散を持つリレーにSVを送信し、SVを受信して自己ループテストを実現します。また、GOOSEメッセージ、多くの異なる種類の制御/ブロックメッセージの発行と購読、異常メッセージのシミュレーション（ジッタ、フレーム損失、フライングスポット、間違ったシーケンス、データ異常、パケット再送信、チャネル無効、アウトオブステップなど）、IEEE1588（PTP）メッセージの受信と送信、SV＆GOOSEポートの両方を個別に設定する柔軟性を提供し、受信した光ファイバーパワーを測定することができます。リレーテストのほかに、PW636iはトランスデューサ、エネルギーメータ、表示メータなどの他のテスト作業にも使用できます。それはすべての電力会社、発電所、リレー製造業者、パネル製造業者、研究所、大学、テスト サービス会社、等のための理想的な保護リレー テスト キットです。
