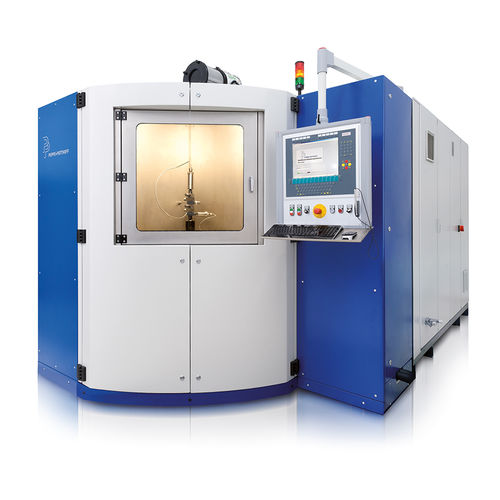

インパルス圧力は、油圧駆動の増圧器によって生成されます。油圧ユニットは、このために350barの一定の油圧を生成します。この圧力は、レギュレーターバルブを介して増圧器を駆動します。増圧器は一定の増圧比を持ち、直線運動により高圧を発生します。レギュレーターバルブには非常にダイナミックなサーボレギュレーターバルブを採用し、非常に高いテスト周波数と正確な再現性を実現しています。テスト圧力プロセスは、圧力トランスデューサーで測定および保存されます。これらのデータセットにより、テストの品質を後で評価できます。システムの圧力制御も、この圧力センサーを介して機能します。作動油はテスト媒体として使用されます。最適に調整された冷却システムは、増圧器と油圧の温度のバランスを保ちます。冷却は非常に効果的な水冷です。テストプロセスはPC上で視覚化されます。操作はメニュー方式であり、特別なソフトウェア構成が可能です。システムは自己監視しています。考えられる障害がモニターに表示され、システムの電源がオフになります。テスト対象物の故障は、オイルミストセンサーを介して検出されます。自動シャットダウンが発生した場合、情報メッセージが電気通信を介して携帯電話に送信されます。もちろん、すべてのテスト関連データは保持され、自動的に保存されます。
性能データ:
追加供給用増圧器
温度制御されたヘッド冷却
増圧器に簡単にアクセス
異なる圧力領域に変換可能 (600bar、1,500bar、3,000bar、4,500bar、6,000bar)
システム内のデジタル通信
テスト対象物とラインのカメラ監視
Labviewアプリケーションは自己拡張可能
負荷グループの各部分に個別のコントローラーパラメータ
上下の実際値の統計データを個別収集
適用範囲:
研究・開発
シリーズ部品の付随する耐久テスト
自動車サプライヤー
アセンブリの最適化
