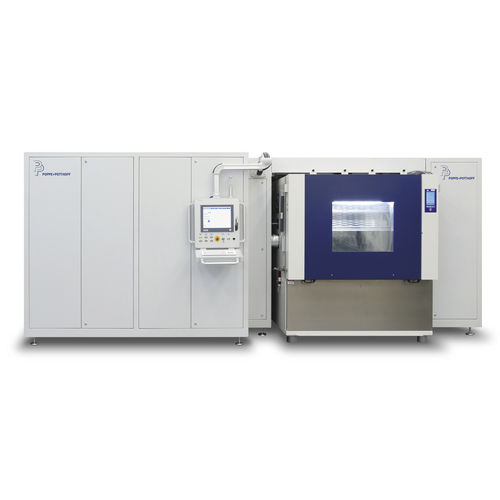

周期的圧力による寿命試験用ベンチ PPM 432

パルス圧力用圧力疲労

気候室での部品試験 例：航空宇宙部品 パルステストスタンドPPM 432は、航空宇宙産業向けの冷却コンポーネント、油圧コンポーネント、流体システム、その他さまざまな圧力容器をテストするための強力なシステムを提供します。 例えば、航空機に搭載されたECUなどの電子ユニットは、飛行中にシステムが確実に機能するように熱を放散させる必要があります。圧力脈動テストスタンドは、さまざまな圧力範囲と温度条件下で制御された圧力変化をシミュレートします。このシステムは2つのモジュールで構成されています。サプライユニットには、増圧器、冷却・加熱ユニット、制御システムが搭載されています。実際の試験は、DUTを-40°F（-40℃）から+320°F（+160℃）の媒体温度と-58°F（-50℃）から+320°F（+160℃）の環境条件で試験するクライメートチャンバーで行われます。増圧器は、お客様のご要望や部品の特性に合わせて設計することができます。一般的なセットアップは、試験媒体としてAerospaceオイルを使用し、1000 psi（70 bar）までの増圧器、4000 psi（275 bar）までの増圧器2台、6000 psi（414 bar）までの増圧器1台があります。 性能データ インパルス圧力テスト 圧力保持試験 動的試験圧力 pmin.0 psi (0 bar) から pmax.70 bar（1000 psi） 2 x 4000psi (275bar) 1 x 6000psi (414 bar) 波形正弦波｜ブランコ｜静止波 特殊曲線：ピークを持つ二乗（Airbus Norm） 周波数 0.2Hz-5Hz 負荷ステップ 1-100/分 媒体温度 最小 -40°F (-40°C) から最大 -320°F (+114 bar)最大 +320°F (+160°C) 周囲温度 最低 -58°F (-50°C) から最高 +320°F (+160°C)+160°C（+320°F）以上 試験媒体 航空宇宙産業用オイル 試験体1個あたりの流量 例：0～4リットル/分
