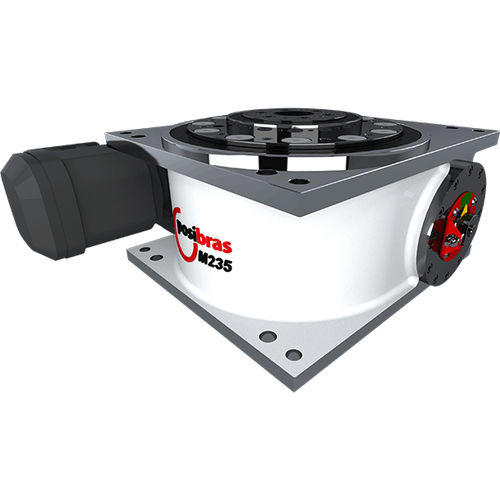

モーター駆動回転インデックステーブル M235

横型縦型コンパクト

当社の回転割出テーブルM235は、中程度の荷重を必要とする用途向けに設計されています。 小型軽量で、ネジ4本で簡単に設置できます。 横置き、縦置き、反転（逆さ）のいずれにも対応しています。 次のようなアプリケーションに最適です。 - ドリルマシン - フライスリング - 搾り機 - 熔接 - パレットの配置 - 鋳物工場 - とくしゅきかい プロジェクトに最適なモデルを選択するには、荷重、移動する質量の慣性モーメント、位置決めのための秒単位の時間とステーション（停止）の数を知る必要があります。 A- 最大アキシャル荷重(*)。 ターンテーブル上に均等に分布する総質量（または総重量）を表す(*) - 最大総荷重はターンテーブルにかかる力を指す。これは、回転が3つの要因に依存するため、インデックステーブルがこの質量を回転させることができるという意味ではありません。 - 角移動距離 - 角速度加速度 - 全慣性モーメント B- 最大ラジアル荷重。 回転プレートの中心に垂直な力を表し、一般的に割出テーブルの外側にあるアクチュエータによって、このプレートの中心に合わせて作用する力を表します。 C- 最大垂直トルク。 これはターンテーブル上の質量のアンバランス、またはこのターンテーブルのねじれを表しており、通常はターンテーブルの片側だけに軸方向の力を及ぼすインデックステーブルの外側のアクチュエータによって引き起こされます。 D- 最大水平トルク。 インデックステーブルの回転方向の外力を表し、回転板を回転させるか、またはブレーキをかけます。
