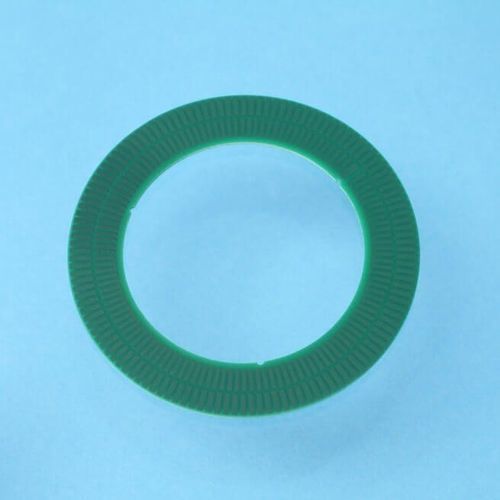

角度エンコーダー用磁性リング TPCD06

IDおよびITロータリーエンコーダ用の128周期デュアルトラックコードホイール。 コードホイールは、表面は銅パターン、裏面は無地の銅表面を持つPCBで構成されています。裏面の銅層は、コードホイールの背後にある金属構造に対するスクリーンとして機能します。このため、コードホイールは金属製または非金属製のハブに取り付けることができます。 コードホイールには、アライメントに使用できる直径1mmのハーフホールが3つあります。 周期数 128 外径 52.7 mm 内径 36 mm 読み取り半径 22.6 mm 厚さ 0.73 mm
