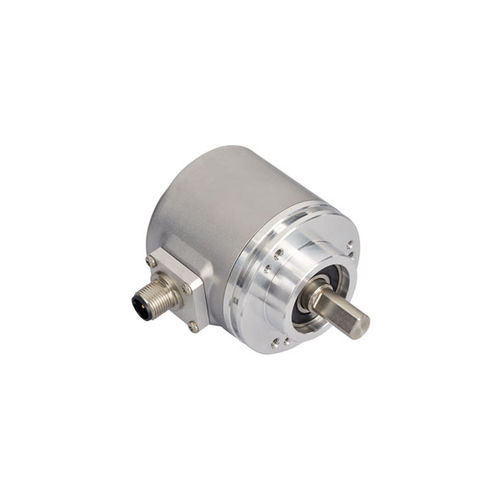

絶対ロータリエンコーダ IXARC

磁気機械式中実軸

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - SSI　ボタンとLED付 診断法 - オプトASIC、メモリー、LED マニュアル機能 - プッシュボタンとケーブルやコネクタを介しプリセット可能 インタフェースのサイクルタイム - ≥ 25 µs ocx_s4_zeroset.jpg ocx_s4_led.jpg 出力 - 出力ドライバ - RS422 電気的データ - 供給電圧 - 4.5 – 30 VDC 消費電力 - ≤ 1.5 W ターンオン時間 - 720時間塩水噴霧抵抗）+ 液体絵画 フランジ材料 - アルミ シャフトの種類 - 中実軸　L=10mm シャフトの材質 - ステンレス V2A (1.4305, 303) 最大軸荷重 - 軸方向荷重 40 N, 半径方向荷重 110 N 最低限の機械的寿命 - 530 (20 N / 40 N), 185 (40 N / 60 N), 130 (40 N / 80 N), 80 (40 N / 110 N) ローター慣性 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦トルク - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) 最大機械速度 - ≤ 3000 1/min 耐衝撃 - ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) 恒久的な耐衝撃性 - ≤ 10 g（ハーフサイン16ms、EN60068-2-29） 耐振動 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 長さ - 52,7 mm (2.07") 重量 - 295 g (0.65 lb)
