絶対ロータリエンコーダ IXARC

光学式機械式16ビット

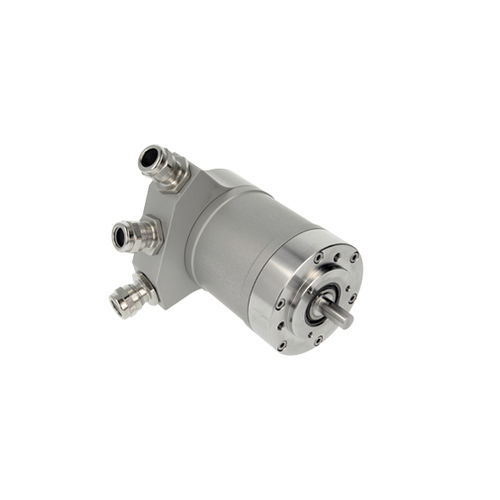

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - Profibus DP プロファイル - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) 診断法 - メモリー マニュアル機能 - アドレス選択スイッチ　0-99（接続キャップ付き） 伝送速度 - Round Axis 伝送速度 - ≤12 Mボーレート インタフェースのサイクルタイム - ≥ 1 ms プログラミング機能 - 分解能、ギアリング​​ファクター（物理的解像度）、速度スケーリング+フィルター、プリセット（ゼロ点）、カウント方向、リミットスイッチ、ノード番号、ティーチイン、診断 出力 - 出力ドライバ - Profibusデータ　インターフェース（オプトカプラを介して、ガルバニック絶縁） 電気的データ - 供給電圧 - 10 – 30 VDC 消費電力 - ≤ 2.5 W ターンオン時間 - < 1 s 極性逆付け防止 - 有 過電圧防止 - 有 電磁干渉 - DIN EN 61000-6-4 EMC：ノイズイミュニティ - DIN EN 61000-6-2 MTTF - 109 年（40 °C） センサー - 技術 - 光学式 分解能 シングルターン式 - 16 ビット 精度 (INL) - ±0.0220° (14 – 16 ビット), ±0.0439° (≤13 ビット) コード - バイナリ 環境仕様 - 保護構造 (シャフト) - IP66/IP67 保護構造 (ハウジング) - IP66/IP67 湿度 - 98%, 結露なし 機械的データ - 接続キャップ材料 - ステンレス V4A (1.4404; 316 L) 筐体材質 - ステンレス（V4A） 住宅の塗装 - 塗装なし フランジ材料 - ステンレス鋼 V4A (1.4404, 316 L) シャフトの種類 - 中実軸、片面面取り　L=20mm 最大軸荷重 - 軸方向荷重 50 N, 半径方向荷重 50 N ローター慣性 - ≤ 35 gcm² [≤ 0.2 oz-in²] 摩擦トルク - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最大機械速度 - ≤ 3000 1/min
