絶対ロータリエンコーダ IXARC

光学式磁気機械式

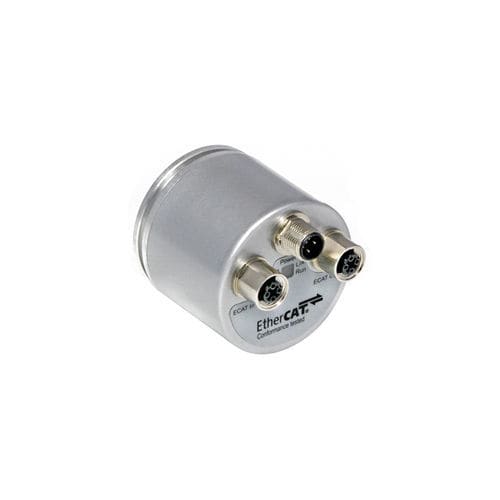

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - EtherCAT プロファイル - CoE (CANopen over EtherCAT, DS-301+DS-406) 伝送速度 - Boot-Loader, Round Axis 伝送速度 - 10 / 100 Mビット インタフェースのサイクルタイム - ≥ 80 µs プログラミング機能 - 分解能、プリセット、カウント方向 出力 - 出力ドライバ - Ethernet 電気的データ - 供給電圧 - 10 – 30 VDC 消費電力 - ≤ 2.5 W ターンオン時間 - 10⁵ h センサー - 技術 - 磁気式 分解能 シングルターン式 - 16 ビット 分解能 マルチターン式 - 12 ビット マルチターン技術 - 自己発電型磁気パルスカウンタ（バッテリ無、ウィガンドワイヤ） 精度 (INL) - ±0.0878° (≤12 ビット) コード - バイナリ 環境仕様 - 保護構造 (シャフト) - IP65 保護構造 (ハウジング) - IP65 湿度 - 98%, 結露なし 機械的データ - 筐体材質 - スチール 住宅の塗装 - 陰極防食（>720時間塩水噴霧抵抗）+ 液体絵画 フランジ形 - 方形フランジ, □ 2.5" 63.5 mm (5) フランジ材料 - アルミ シャフトの種類 - Solid, Single Flat, Length = 22.4 mm シャフトの材質 - ステンレス V2A (1.4305, 303) 最大軸荷重 - 軸方向荷重 40 N, 半径方向荷重 110 N 最低限の機械的寿命 - 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N) ローター慣性 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦トルク - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最大機械速度 - ≤ 12000 1/min 耐衝撃 - ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) 恒久的な耐衝撃性 - ≤ 10 g（ハーフサイン16ms、EN60068-2-29） 耐振動 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 長さ - 52,7 mm (2.07") 重量 - 430 g (0.95 lb)
