絶対ロータリエンコーダ IXARC

光学式機械式16ビット

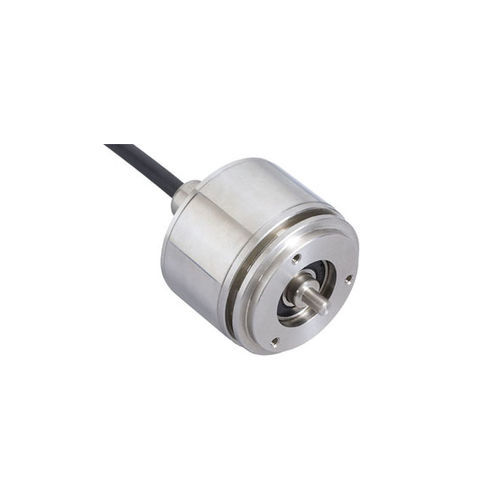

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - CANopen プロファイル - DS-406 マニュアル機能 - アドレス選択スイッチ　0-99（接続キャップ付き） 伝送速度 - Round Axis 伝送速度 - 最小　20 kボーレート, 最大　1 Mボーレート インタフェースのサイクルタイム - ≥ 1 ms Video Manual - video-link Watch a simple installation video プログラミング機能 - 分解能、プリセット、2リミットスイッチ、8 CAMS、ボーレート、CAN-識別子、ブートローダ、通信モード：ポーリングポーリング、サイクルモード、シンクロモード 出力 - 出力ドライバ - トランシーバ（ISO11898)、（オプトカプラを介して、ガルバニック絶縁） 電気的データ - 供給電圧 - 10 – 30 VDC 消費電流 - ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC 消費電力 - ≤ 2.5 W ターンオン時間 - < 1 s 極性逆付け防止 - 有 過電圧防止 - 有 電磁干渉 - DIN EN 61000-6-4 EMC：ノイズイミュニティ - DIN EN 61000-6-2 MTTF - 13.5 年（40 °C） センサー - 技術 - 光学式 分解能 シングルターン式 - 16 ビット 分解能 マルチターン式 - 14 ビット マルチターン技術 - メカニカルギア （バッテリ無） 精度 (INL) - ±0.0220° (14 – 16 ビット), ±0.0439° (≤13 ビット) コード - バイナリ 環境仕様 - 保護構造 (シャフト) - IP66/IP67 保護構造 (ハウジング) - IP66/IP67 動作温度 - -40 °C fixed (-40 °F), -30 °C flexible (-22 °F) - +85 °C (+185 °F) 保存温度 - -40 °C (-40 °F) – +85 °C (+185 °F) 湿度 - 98%, 結露なし 機械的データ - 接続キャップ材料 - せずに 筐体材質 - ステンレス（V2A) (1.4305, 303) ハウジング コーティング - 塗装なし フランジ形 - シンクロフランジ, ø 58 mm フランジ材料 - ステンレス鋼 V2A (1.4305; 303) シャフトの種類 - 中実軸　L=20mm 軸径 - ø 10 mm (0.39") シャフトの材質 - ステンレス V2A (1.4305, 303) 最大軸荷重 - 軸方向荷重 40 N, 半径方向荷重 110 N 最低限の機械的寿命 - 420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N) ローター慣性 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦トルク - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) 最大機械速度 - ≤ 3000 1/min 耐衝撃 - ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) 恒久的な耐衝撃性 - ≤ 10 g（ハーフサイン16ms、EN60068-2-29） 耐振動 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 長さ - 56,7 mm (2.23") 重量 - 590 g (1.30 lb) 電気的接続 - 接続の向き - 軸方向出 接続タイプ - ケーブル/コネクタ 接続 - Cable 2 m ケーブル長 - 2 m [79 ワイヤ断面積 - 0.14 mm² / AWG 26
