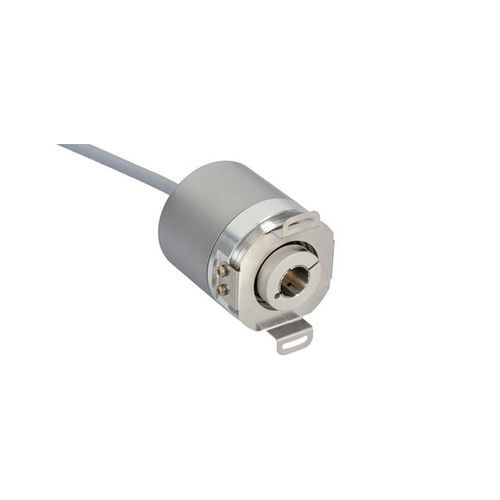

絶対ロータリエンコーダ IXARC

光学式14ビット14ビット

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - CANopen プロファイル - DS-406 マニュアル機能 - アドレス選択スイッチ　0-99（接続キャップ付き） 伝送速度 - Round Axis 伝送速度 - 最小　20 kボーレート, 最大　1 Mボーレート インタフェースのサイクルタイム - ≥ 1 ms Video Manual - video-link Watch a simple installation video プログラミング機能 - 分解能、プリセット、2リミットスイッチ、8 CAMS、ボーレート、CAN-識別子、ブートローダ、通信モード：ポーリングポーリング、サイクルモード、シンクロモード 出力 - 出力ドライバ - トランシーバ（ISO11898)、（オプトカプラを介して、ガルバニック絶縁） 電気的データ - 供給電圧 - 10 – 30 VDC 消費電流 - ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC 消費電力 - ≤ 2.5 W ターンオン時間 - 720時間塩水噴霧抵抗）+ 液体絵画 フランジ形 - 片側中空シャフト、ø 58 mm フランジ材料 - アルミ シャフトの種類 - めくら穴　深さ＝30mm 軸径 - ø 8 mm (0.31") シャフトの材質 - ステンレス V2A (1.4305, 303) ローター慣性 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦トルク - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最大機械速度 - ≤ 12000 1/min 耐衝撃 - ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) 恒久的な耐衝撃性 - ≤ 10 g（ハーフサイン16ms、EN60068-2-29） 耐振動 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 長さ - 71,2 mm (2.80") 重量 - 300 g (0.66 lb) 最大アキシャル/ラジアルずれ - 静的 ± 0.3 mm /± 0.5 mm; ダイナミック ± 0.1 mm /± 0.2 mm 電気的接続 - 接続の向き - 軸方向出 接続タイプ - ケーブル/コネクタ 接続 - コネクタ　D-Sub（9ピン） 製品寿命情報 - 製品寿命情報 - 既製品
