絶対ロータリエンコーダ IXARC

光学式機械式12ビット

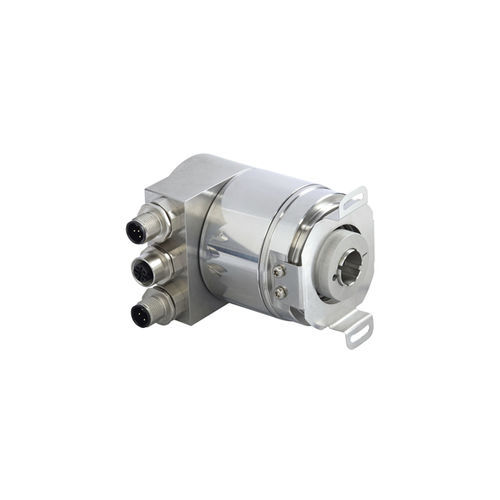

写真はプレゼンテーション用です。ページ末尾の技術詳細図を参照ください。 インターフェース - インタフェース - CANopen プロファイル - DS-406 マニュアル機能 - アドレス選択スイッチ　0-99（接続キャップ付き） 伝送速度 - Round Axis 伝送速度 - 最小　20 kボーレート, 最大　1 Mボーレート インタフェースのサイクルタイム - ≥ 1 ms Video Manual - video-link Watch a simple installation video プログラミング機能 - 分解能、プリセット、2リミットスイッチ、8 CAMS、ボーレート、CAN-識別子、ブートローダ、通信モード：ポーリングポーリング、サイクルモード、シンクロモード 出力 - 出力ドライバ - トランシーバ（ISO11898)、（オプトカプラを介して、ガルバニック絶縁） 電気的データ - 供給電圧 - 10 – 30 VDC 消費電力 - ≤ 2.5 W ターンオン時間 - < 1 s 極性逆付け防止 - 有 過電圧防止 - 有 電磁干渉 - DIN EN 61000-6-4 EMC：ノイズイミュニティ - DIN EN 61000-6-2 MTTF - 13.5 年（40 °C） センサー - 技術 - 光学式 分解能 シングルターン式 - 12 ビット 精度 (INL) - ±0.0220° (14 – 16 ビット), ±0.0439° (≤13 ビット) コード - バイナリ 環境仕様 - 保護構造 (シャフト) - IP66/IP67 保護構造 (ハウジング) - IP66/IP67 動作温度 - -40 °C (-40 °F) - +85 °C (+185 °F) 保存温度 - -40 °C (-40 °F) – +85 °C (+185 °F) 湿度 - 98%, 結露なし 機械的データ - 接続キャップ材料 - ステンレス V2A (1.4305; 303) 筐体材質 - ステンレス（V2A) (1.4305, 303) 住宅の塗装 - 塗装なし フランジ材料 - ステンレス鋼 V2A (1.4305; 303)
