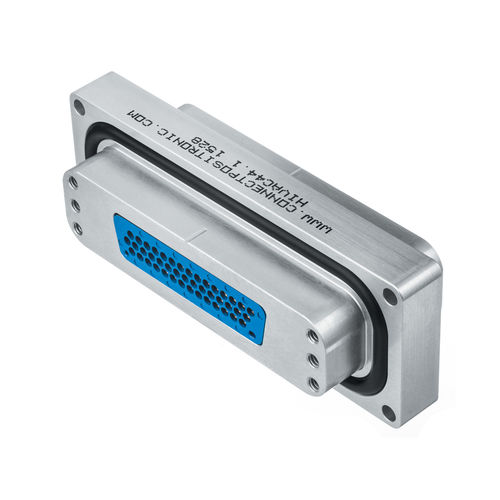

密封コネクター HIVAC Series

電源D-Sub長方形

HIVACシリーズは、スペースおよび産業用真空アプリケーション向けのモジュラーハーメチックフィードスルーコネクタのハーメチックファミリの一部です。 HIVACコネクタシリーズは、サイズ20または22のコンタクトを備えています。 HIVAC® シリーズコネクタは、スペースまたは産業用真空アプリケーション用のDSubminiatureアダプタコネクタを備えたフィードスルーです。 HIVAC® コネクタ構成では、正常に機能するために 3 つの独立したユニットが必要です。 中心単位はフィードスルーです。 このフィードスルーには2つのアダプターユニットが必要です。1つは大気側用、もう1つは真空側用です。 フィードスルーの両側には、4つのねじ付き取り付け 穴と1つのOリング溝があります。 これらの冗長機能により、コネクタの両側を真空方向に取り付けることができ、お客様に究極の柔軟性をもたらします。 フィードスルーは、常に女性/女性接点を持っています。 アダプタコネクタの接触タイプは常にフィードスルーの隣にあるオスであり、反対側は通常の密度ではオス/オスまたはオス/メスであり、高密度では体系的にオス/メスです。 フィードスルーには5種類の絶縁体があります： 通常のDの場合は37または50接点、高Dの場合は44、62および104接点。
