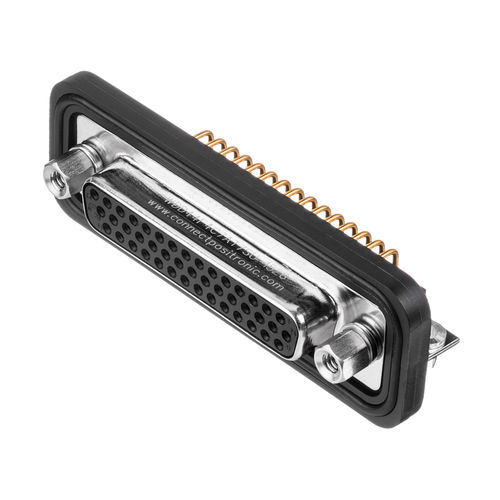

防水・防塵性能コネクター WDD Series

電源D-Subプリント基板

WDDシリーズは、IP67防水特性を必要とするIP 67防水ファミリーアプリケーションの一部です。 WDDシリーズは、サイズ22コンタクト、産業レベル、およびパネルマウントオプションを提供します。 WIN-DD コネクタパネルマウントシーリングプレートは、エンクロージャの壁に取り付けられた場合、それらが取り付けられているIEC 60529またはNEMA 250エンクロージャの埃および水の侵入保護定格を維持します。 WIN-DD コネクタエンクロージャアセンブリは、IP67 にほこりと水の侵入を保護します。 IP 67 定格および NEMA エンクロージャタイプ 6 および 4X、および環境要件が厳しくないその他のエンクロージャの詳細については、付録 A を参照してください。 -密封コネクタを必要とするアプリケーション向けの一般的で経済的な高密度オプション。 -ワンピースユニボディコネクタインサートは、二次封止プロセスの必要性を排除します。 詳細については、 6 ページを参照してください。 -温度範囲が改善され、性能が向上し、コストも低くなります。 -固定サイズ22接点 -終端には、はんだカップ、直線および直角（90°）プリント基板マウントが含まれます。 -無料/ケーブルコネクタについては、事前配線の注文情報（33ページ）を参照してください。 -3つのコネクタバリエーションには、15、26、44があり、より多くのツールが搭載されています。 その他の高密度サイズについては、WDD セクション（26 ページ）を参照してください。 -腐食保護と耐腐食性オプション。 -オプションとアクセサリーの多種多様な。
