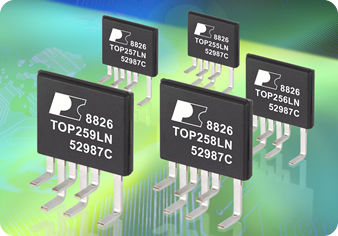

MOSFETトランジスタ 700 V | TOPSwitch-HX

電源

概要： TOPSwitch-HXは、700VパワーMOSFET、高電圧スイッチ電流源、PWM 制御、発振器、サーマル・シャットダウン回路、フォルト保護およびその他の制御回路をモノリシック・デバイスに組み込んでいます。 システムコストの削減、設計の柔軟性 マルチモード動作により、あらゆる負荷で効率を最大化する 新しいeSIP-7CおよびeSIP-7Fパッケージは、高電力および高信頼性パッケージを備えたPI 経験に基づいて構築され、 P、G、Mパッケージを使用して最大 35W（230VACで最大 48W）のヒートシンクは必要ありません 出力 過電圧保護（OVP）は、高速 ACリセットによるラッチング/非ラッチシャットダウンにユーザー設定可能な ライン低電圧（UV）検出により、ターンオフグリッチを防止 ライン過電圧（OV）シャットダウンにより、ラインサージ制限を拡張します 正確にプログラム可能な電流制限 ラインリップルに最適化されたラインフィードフォワード 除去 132 kHz 周波数（254Y-258YおよびすべてのEパッケージ）は、変圧器と電源サイズを低減（ビデオアプリケーション用の半周波数オプション） 厳しいI2fパラメータ許容度は、システムコストを低減します 周波数ジッタリングはEMIフィルタのコストを低減します低いEMIのために ヒートシンクはSOURCEに接続され、低 EMIのために 改善された自動 -restartは短絡およびオープンループフォルト状態で最大電力の 3% 未満を提供します 正確なヒステリシス熱シャットダウン機能は、リセットを必要とせずに自動的に回復します。 スタートアップストレスを最小限に抑える完全統合型ソフトスタート DRAINと他のすべてのピンの間の沿面距離を拡張してフィールド改善します。 信頼性
