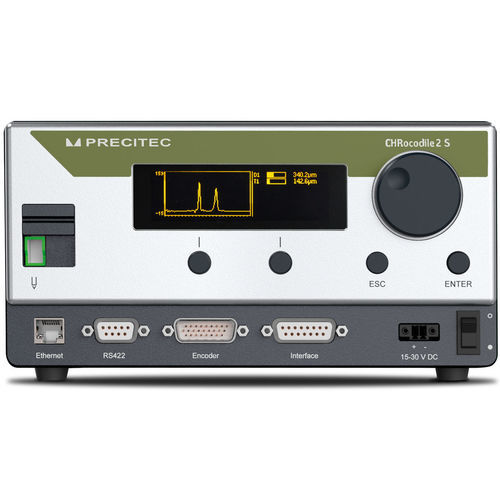

色コーディング共焦点センサー CHRocodile 2S series

厚み測定用距離測定用非接触式

CHRocodile センサーは、光学的厚さや光学的距離の測定など、さまざまな産業用途での動作能力、測定性能、および信頼性を実証しています。高輝度 LED、高感度検出器、高速電子機器を高速イーサネット接続と組み合わせた CHRocodile 2 S シリーズは、最大 66 kHz の測定レートを可能にします。 アドバンテージ • あらゆる種類の表面と材料に対応します CHRocodile 2S / 2SE / 2S HS は、測定が必要な表面や材料が何であれ、光学的厚さ測定と光学的距離測定を、高速かつ最適な精度で実行します。表面がどのような状態であれ (反射性または分散性、不透明または透明、粗いまたは研磨されているなど)、非接触 CHRocodile 2S/2SE/ 2S HS センサーは、さまざまな産業用途に適した光学的厚さ測定または光学的距離測定を提供します。 • シャドウイング効果なし 同軸測定により、シャドウイングが最小限に抑えられます。また、その外部光源により、非常に暗い材料を非常に迅速に測定できます。パッシブ光学プローブには電子部品や可動部品がなく、コントローラーから分離されているため、組み込みが容易で、製造環境における堅牢な測定パフォーマンスを実現できます。高開口数の光学プローブは、大きな角度での測定を実現します。 • インライン測定に最適 もう 1 つの優れた機能は、センサーの高い軸方向および横方向の分解能です。最大 66 kHz の高い測定レートは、インライン検査および管理プロセスに最適です。 • 高角度での測定 プレシテック高開口数光学プローブは、高角度でも正確な測定を可能にします。 バリエーション: – CHRocodile 2 SE - 暗い表面での高速測定用の外部光源付き – CHRocodile 2 S HS - 暗い表面での高感度の距離と厚さの測定 • 測定作業に最適の光学プローブ 当社のシングルポイントセンサーはそれぞれ、コントローラー、光ファイバー、および光学プローブで構成されています。当社が提供する幅広い光学プローブの中から、お客様の要件に合ったカスタムソリューションを提供できます。色収差共焦点プローブのリストは、こちらからダウンロードできます。 テクニカルデータ • 測定/秒: CHRocodile 2 S | 2 SE、最大 66 kHz。CHRocodile 2 S HS: 最大 10,000 Hz • 干渉測定範囲: CHRocodile 2 S | 2 SE: 2 µm - 180 µm; CHRocodile 2 S HS: 1.5 µm - 150 µm • 色度測定範囲: 選択した光学プローブによる • 分解能: 3 x 10-6 × 測定範囲の上限 • 外部デバイスとの同期: トリガー入力、同期出力、5 つのエンコーダー入力
