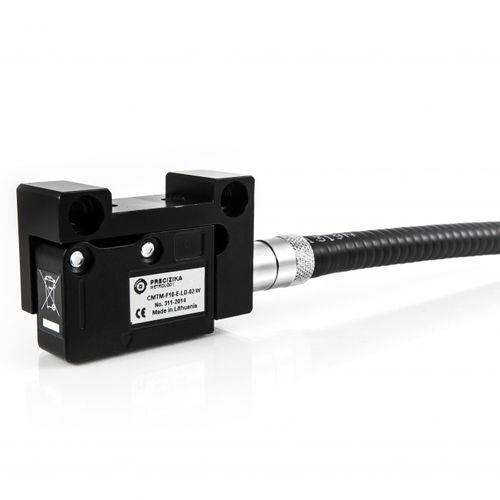

インクリメンタルリニアエンコ—ダ CMT series

磁気非接触式正弦波

非接触磁気リニアエンコーダCMT は、最大 50mの測定長さを持ち、主要な機械部品の線形変位を変位の値と方向に関する情報を含む電気信号に変換するために使用されます。 エンコーダは、特に重い条件での使用を想定しています。 それは技術的プロセスと機械的作用の製品から保護されています。 エンコーダは、金属ベースの磁気バンドMP、保護バンド付きヘッドとプロファイルレールPSで構成されています。 磁性帯域の長さは最大 50mまで、 エンコーダには外部ゼロ信号アクチュエータ（マグネット）を供給することができ、磁性帯域に作られた多くの参照マークの1つを使用することができます。 お客様の要件（MP200Z）に従って作られた基準マーク付きの磁気バンドを使用する場合、ゼロ信号アクチュエータは不要です。 読み取りヘッドにはLEDがあり、これは参照マークがヘッドごとに通過することを示しています。 出力信号には、2つのバージョンが用意されています。 • CMT-F-矩形波信号、補間用のサブディバイド電子回路を内蔵しています。 • CMT-AV-振幅約 1Vppの正弦波信号。外部細分化エレクトロニクスが必要です。
