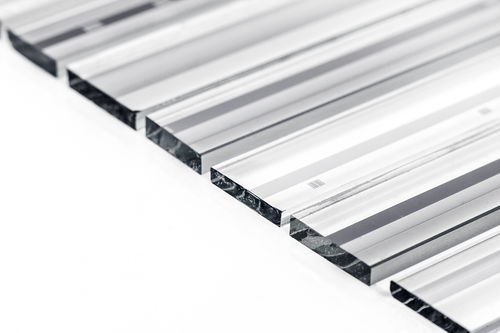

ガラス製リニア スケール

直線エンコーダー用

材料 ガラス - 選択されたフロートガラス 最大長さ - 3400 mm プロセシング - スクライブ、折れ、レーザー切断 エッジでの発生 - < 0.1 mm、エッジの直線性 0.1 m/mm 研削加工 - エッジ直線性 0.05 mm/m ポリッシュ仕上げ - エッジ直線性 0.05 mm/m パターン ガラスの上 - スパッタリングされたクロム 卒業ラインの幅の最大許容差-±5 卒業の正確さ- ±1; ±2; ±3 μm （L<1 m）; 2; ±3 （L<3.4 m）; ±5 ガラス端への目盛の平行度 - 400 mm - 長方形、L < 400 mmの場合 - お客様のご希望の形状。 目盛線の最大長さ - 15 mm コーティング - アルミニウム、酸化ケイ素、クロム、反射防止クロム... パターン構造 インクリメンタルトラック。 固定または可変ピッチのインクリメンタルトラックとリファレンスマーク付きトラック インクリメンタルトラックとアブソリュートトラック＋リファレンスマークとアフォディゼーション
