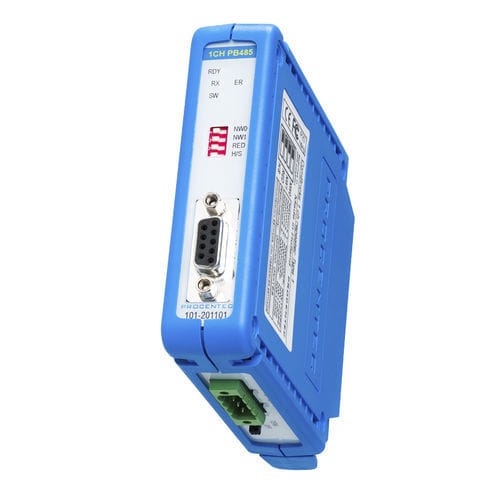

RS-485反復ディスプレイ 101-201101

PROFIBUS

1 チャネル標準 RS 485 PROFIBUS リピータモジュール、12 Mbps、診断 LED、冗長機能付き。バス接続はネジ端子と追加DB9コネクタを使用します。 リピータチャネルは 1B/1C ヘッドステーションの ProfiTrace OE コアと直接接続します。バスモニタのデータは Web サーバで直接参照できます。 リピータモジュールの 12 Mbps コアは無制限にカスケード接続でき、RS 485 の強度も向上しています。データ・トラフィックは、デジタル・フィルターで除去されたグリッチがないか常にモニターされています。オンボードで切り替え可能な終端を持ち、31台のデバイスを駆動できます。 電気的および機械的 1バス・チャンネル 各チャンネル最大31デバイス（バスロード） ケーブル長1200m（ボーレートによる） カスケード接続では制限なし 終端スイッチ 着脱式スクリューターミナルおよびDB9コネクター1個 ワイヤー径（ネジ端子用）< 2.5 mm2 ワイヤー・タイプ: より線またはソリッド・コア プロトコル すべてのPROFIBUSプロトコルに対応 9.6 kbps - 12 Mbps (自動検出) 2ビットの遅延時間（冗長モードでは12ビット） アドレス不要 バス冗長性（選択可能） 遅延時間ジッター最大Tbit
